Как установить фильтрующий картридж с высоким расходом в корпус фильтра FRP?

Корпус фильтра из стеклопластика с высокой пропускной способностью устойчив к воздействию кислот и щелочей и обладает высокими антикоррозийными свойствами. Он часто заменяет корпус фильтра из нержавеющей стали для фильтрации жидкостей с высоким содержанием соли, таких как морская вода, солоноватая вода и т.д. Корпуса фильтров из стеклопластика с высокой пропускной способностью обычно устанавливаются с Высокопоточный фильтр PALL Ultipleatили высокопоточный фильтрPARKER Megaflow. Установка и замена системы высокопоточных фильтров является одним из важных этапов для поддержания высокого фильтрующего эффекта. Давайте узнаем больше об установке и замене системы высокопоточной фильтрации FRP.

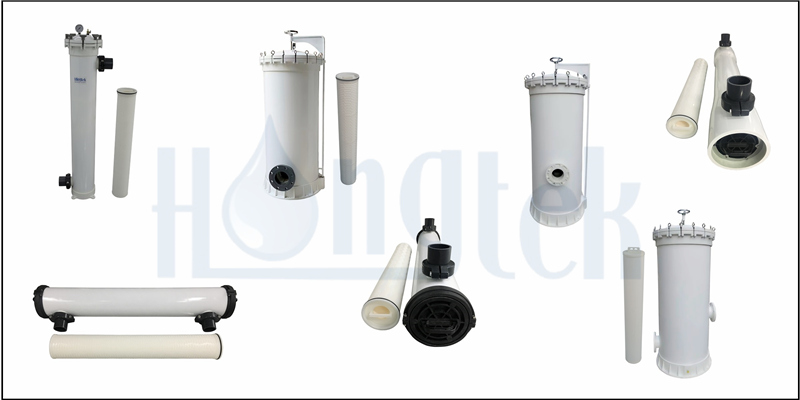

Какие бывают типы корпусов высокопоточных фильтров из стеклопластика?

В зависимости от направления установки корпус фильтра из стеклопластика можно разделить на вертикальный и горизонтальный, а также на однократный и многокартриджный в зависимости от количества установленных фильтрующих элементов. Различные типы корпусов фильтров могут соответствовать требованиям к расходу, давлению, занимаемой площади и т.д. при проектировании систем фильтрации в различных областях.

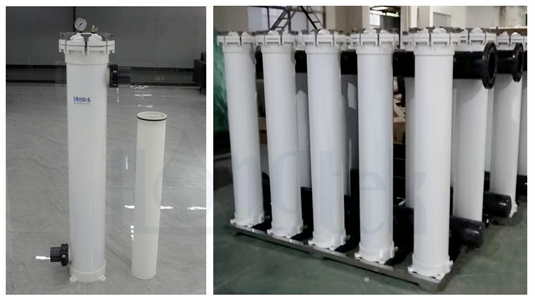

1.Вертикальный корпус фильтра с высоким расходом из стеклопластика

Вертикальный корпус фильтра из стеклопластика может устанавливаться с одним или несколькими картриджами фильтра с высоким расходом. При проектировании системы фильтрации, чтобы соответствовать требованиям к скорости потока и занимаемой площади системы фильтрации, вы можете выбрать установку одного или нескольких корпусов фильтров из стеклопластика или установку нескольких корпусов фильтров из стеклопластика, работающих параллельно.

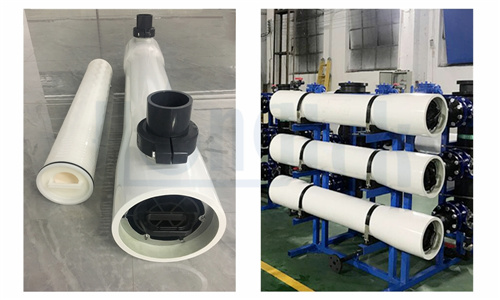

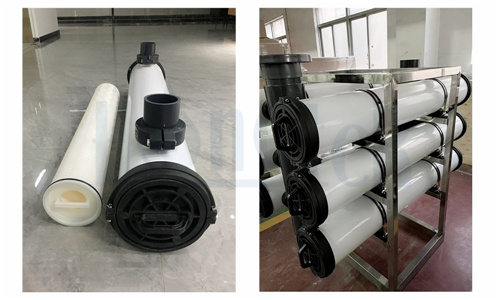

2.Горизонтальный корпус фильтра с высокой пропускной способностью из стеклопластика

Горизонтальный корпус фильтра из стеклопластика обычно устанавливается вместе с фильтром с высокой пропускной способностью. Как правило, он устанавливается параллельно, чтобы соответствовать требованиям к скорости потока в различных системах фильтрации. Кроме того, горизонтальные корпуса высокопоточных фильтров FRP обычно устанавливаются параллельно друг другу по вертикали, что позволяет максимально использовать пространство и уменьшить площадь системы фильтрации.

Как установить Систему высокопоточной фильтрации FRP?

Существует два типа высокопоточных систем фильтрации из стеклопластика: вертикальные и горизонтальные системы фильтрации из стеклопластика, которые, как правило, состоят из одного/ нескольких корпусов фильтров из стеклопластика или из нескольких корпусов фильтров из стеклопластика, расположенных параллельно. Этапы установки вертикальных и горизонтальных систем фильтрации из стеклопластика различны. Давайте посмотрим, как устанавливается система фильтрации FRP.

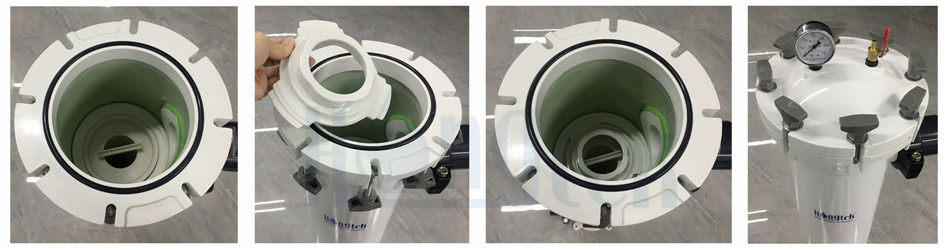

1. Руководство по установке и замене вертикальной системы фильтрации FRP

1) Сначала проверьте и подтвердите соответствие корпуса вертикального фильтра FRP техническим требованиям и убедитесь в отсутствии повреждений. Затем откройте верхнюю крышку корпуса, выньте манометр, выпускной клапан, фиксированное крепление и другие детали из корпуса, установите выпускной клапан, сливной клапан и манометр;

2) Убедитесь, что система фильтрации отключена, и закройте впускной клапан перед корпусом фильтра FRP и выпускной клапан после корпуса фильтра FRP. Если установлен один или несколько корпусов фильтров FRP, непосредственно подсоедините и закрепите фланец/хомут впускного/выпускного патрубков к впускному/выпускному патрубкам соответственно. При установке нескольких корпусов фильтров с одним или несколькими стеклопластиковыми фильтрами сначала установите корпуса фильтров с несколькими фильтрами параллельно по горизонтали, а затем соедините фланцы/хомуты входа/выхода корпуса с входными/выходными патрубками соответственно;

3) Если установлен фильтрующий элемент с высокой пропускной способностью, непосредственно промойте внутреннюю поверхность корпуса фильтра FRP чистой водой, после очистки слейте воду из корпуса через сливное отверстие, а затем плотно закройте сливной клапан. Если вы хотите заменить фильтр высокого давления, вам необходимо открыть выпускной клапан в верхней части корпуса фильтра, чтобы сбросить давление, затем открыть верхнюю крышку корпуса, вынуть картридж фильтра высокого давления, который необходимо заменить, и, наконец, очистить внутреннюю поверхность корпуса фильтра с чистой водой. После того, как сточные воды выйдут через сливное отверстие, плотно закройте сливной клапан;

4) Распакуйте новый картридж фильтра высокого давления и нанесите смазку на уплотнительное кольцо картриджа фильтра. Затем возьмитесь рукой за ручку на одном конце картриджа с высоким расходом и установите фильтрующий картридж в корпус FRP вертикально так, чтобы уплотнительное кольцо на фильтрующем картридже плотно соприкасалось со стопорным кольцом корпуса, а затем установите неподвижное крепление;

5) Закройте верхнюю часть корпуса фильтра высокого расхода FRP и затяните поворотный болт, чтобы герметизировать корпус фильтра;

6) Запустите вертикальную систему фильтрации FRP, слегка откройте впускной клапан для воды перед корпусом фильтра, дайте жидкости войти и полностью заполнить корпус, пока жидкость не вытечет из выпускного отверстия, закройте выпускной клапан;

7) Медленно открывайте выпускной клапан для воды, расположенный за корпусом FRP, до тех пор, пока он не откроется полностью, а затем медленно регулируйте впускной клапан для воды, расположенный перед корпусом фильтра, до тех пор, пока разность давлений между верхней и нижней частями корпуса не достигнет начальной разности давлений, указанной в фильтрующем картридже с высоким расходом.

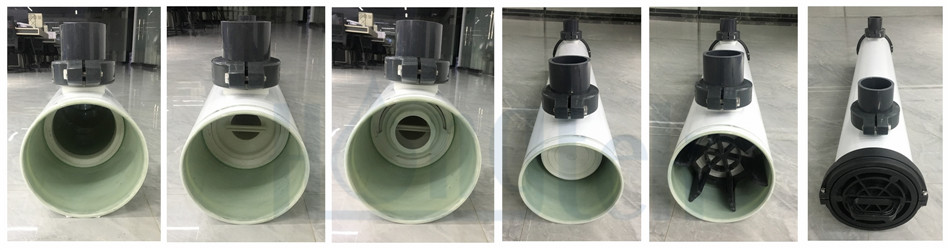

2. Руководство по установке и замене горизонтальной системы фильтрации FRP

1) Сначала убедитесь, что корпус горизонтального фильтра высокого расхода FRP не поврежден и технические характеристики соответствуют требованиям, затем откройте торцевые крышки на обоих концах корпуса и извлеките неподвижное крепление, упорное кольцо и другие детали из корпуса;

2) Держите систему фильтрации FRP в выключенном состоянии и плотно закройте верхний впускной клапан и нижний выпускной клапан корпуса. Если вы устанавливаете один корпус фильтра FRP, непосредственно подсоедините и закрепите зажим на входе/выходе к впускной/выпускной трубе. При установке нескольких корпусов фильтров из стеклопластика необходимо собрать несколько корпусов фильтров параллельно друг другу по вертикали, а затем подсоединить зажим на входе/выходе корпуса к входному/выходному патрубкам соответственно;

3) Установите клапан сброса давления на трубопроводе между корпусом фильтра FPR и впускным или выпускным клапанами, а также установите манометр перед и после корпуса фильтра соответственно;

4) Если Если установлен фильтр с высокой пропускнойспособностью, непосредственно промойте внутреннюю поверхность корпуса FRP чистой водой. Если вы хотите заменить картридж фильтра высокого расхода, вам необходимо открыть предохранительный клапан, чтобы снизить давление внутри корпуса фильтра, открыть торцевые крышки корпуса, вынуть картридж фильтра высокого расхода, который необходимо заменить, а затем промыть внутреннюю поверхность корпуса чистой водой;

5) Извлеките новый фильтрующий элемент с высоким расходом и смочите уплотнительное кольцо подходящей смазкой. Затем, взявшись рукой за ручку на одном конце фильтрующего элемента, установите фильтрующий элемент в корпус горизонтально. После того как уплотнительное кольцо на фильтрующем патроне полностью войдет в плотный контакт со стопорным кольцом корпуса фильтра, установите неподвижное крепление, затем закрепите упорное кольцо на нижней части фильтрующего патрона, установите торцевые заглушки на обоих концах корпуса и герметизируйте его;

6) Запустите горизонтальную систему фильтрации FRP, сначала откройте клапан сброса давления, а затем слегка приоткройте клапан подачи воды перед корпусом фильтра, дайте жидкости войти и полностью заполнить корпус, пока жидкость не перельется через отверстие сброса давления, закройте клапан сброса давления;

7) Медленно открывайте выпускной клапан для воды, расположенный за корпусом фильтра FRP, до тех пор, пока он не откроется полностью, а затем медленно регулируйте впускной клапан для воды, расположенный перед корпусом фильтра, до тех пор, пока разность давлений между верхней и нижней частями корпуса фильтра не достигнет начальной разности давлений, указанной в фильтрующем картридже с высоким расходом.

Какие меры предосторожности следует соблюдать при установке и замене системы фильтрации FRP?

1) При замене фильтра высокого давления необходимо сначала открыть выпускной клапан/клапан сброса давления, чтобы снизить внутреннее давление в корпусе FRP, а затем открыть крышку в верхней части корпуса, в противном случае оператор может получить травму из-за избыточного давления.

2) При установке корпуса фильтра FRP необходимо убедиться, что входной/выходной фланец корпуса фильтра правильно подсоединен к входному/выходному патрубку. Неправильное расположение входного/выходного патрубка может привести к необратимому повреждению картриджа фильтра высокого давления.

3) Убедитесь в отсутствии утечки жидкости в местах соединения манометра, выпускного клапана/клапана сброса давления, сливного клапана и входного/выходного фланца корпуса фильтра высокого расхода FRP, а также в хорошей герметичности, в противном случае эффективность работы корпуса фильтра снизится.

4) При установке или замене картриджа с высоким расходом уплотнительное кольцо на фильтрующем картридже и уплотнительная канавка корпуса фильтра FRP должны плотно соприкасаться друг с другом, чтобы не было утечки жидкости. В противном случае эффективность фильтрации системы фильтрации FRP будет снижена, и весь проект не сможет быть продолжен.

5) Когда перепад давления между входным и выходным манометрами корпуса фильтра достигнет требуемого перепада давления для замены фильтра с высоким расходом, необходимо своевременно заменить фильтрующий элемент. В противном случае эффективность работы системы фильтрации снизится, поскольку расход жидкости не сможет соответствовать требованиям.
