Как провести проверку целостности Вашего гофрированного мембранного фильтра?

1. Как проверяется целостность фильтрующего картриджа?

Проверка целостности фильтрующего элемента - это эксперимент, используемый для определения таких параметров, как диффузионный поток в фильтрующем элементе, точка образования пузырьков и т.д. Преимущества этого эксперимента заключаются в удобстве определения и высокой надежности. Гидрофильный мембранный фильтрующий элемент тестируется с использованием чистой воды, а гидрофобный мембранный фильтрующий элемент - с использованием Картридж мембранного фильтрапротестирован с содержанием IPA 60%.

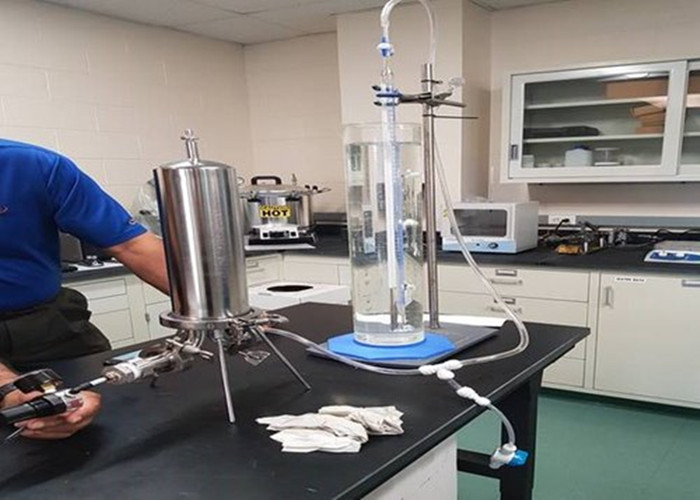

Перед использованием автоматического тестера целостности, пожалуйста, подтвердите точность работы тестера целостности, проверьте герметичность корпуса фильтра и проверьте, соответствует ли давление на входе требованиям (требуется, чтобы давление на входе было установлено на уровне 5 ~ 7 бар), а температура испытания - 20 ~ 25℃.

2. Компоненты

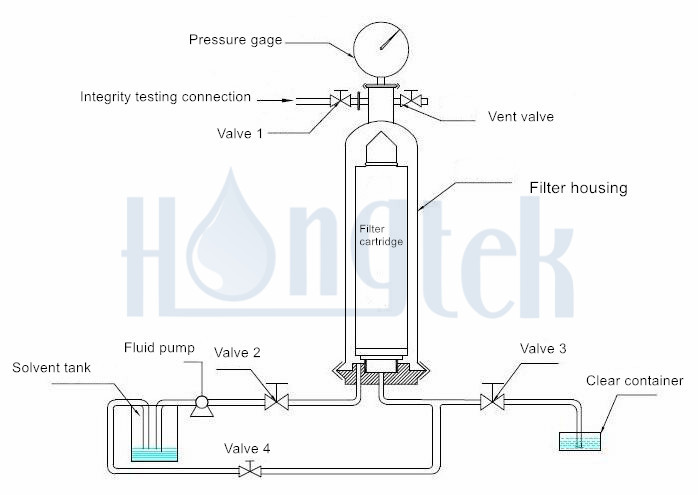

Корпус фильтра, манометр, комбинированные соединения, источники чистого воздуха, жидкостные насосы, резервуары для воды (емкости для растворителей), трубопроводная арматура и т.д. (подробности см. на следующей схеме)

3. Этапы эксплуатации

Процесс увлажнения (параметры, описанные ниже, являются установочными параметрами гидрофильного Мембранный фильтрующий картридж толщиной 0,2 мкмв качестве примера)

1) Завершите подключение, как показано выше

2) Закройте клапаны 1 и 3; откройте клапаны 2,4 и выпускной клапан, откройте жидкостный насос, регулирующий клапан 4 и закройте выпускной клапан после того, как вода выйдет из выпускного клапана, и начните промывать и увлажнять картридж фильтра.

3) Полностью откройте клапан 4, быстро промойте в течение 5-10 секунд, отрегулируйте клапан 4, отрегулируйте манометр 1, чтобы он показывал примерно P1= 4 ~ 4,5 бар, в зависимости от расхода более 5 л/мин на каждые 10 секунд, промойте картридж влажного фильтра более чем на 10 секунд. минут; Чем больше скорость потока и чем больше время промывки, тем легче смачивать фильтрующий картридж и тем точнее будет результат теста.

Преимущества:

A. Обеспечивает более легкое и полное смачивание фильтрующего элемента, обеспечивая точное определение точки образования пузырьков.

B.To убедитесь в чистоте фильтрующего элемента.

Проверка целостности

Выключите водяной насос, закройте клапаны 2 и 4, откройте клапан 3, подсоедините воздуховод машины к разъему подключения прибора, а затем откройте клапан 1 для проведения тестирования. Рекомендуется, чтобы клиенты сначала проверили данные о диффузионном потоке, а затем данные о точке образования пузырьков

4. Вопросы, требующие внимания

1) Фильтрующий элемент должен быть полностью пропитан водой. Если целостность фильтрующего элемента не соответствует требованиям, пожалуйста, повторно смочите его в соответствии с описанным выше методом смачивания, а затем нанесите на точку образования пузырьков.

2) Если проверка не удалась, есть несколько возможных причин: Первая причина - проблема с методом эксплуатации. Возможно, мембрана фильтра недостаточно влажная, и ее необходимо повторно увлажнить. Также может быть, что уплотнитель гнезда неисправен. Проверьте, не повреждено ли уплотнительное кольцо и не ослаблено ли оно, и установите его на место. Вторая причина заключается в том, что после использования картридж фильтра имеет конструктивные повреждения.

3) Обратите внимание на условия эксплуатации, выделенные жирным шрифтом.
