Как заменить фильтры высокого расхода в корпусе фильтра из нержавеющей стали?

Высокоточная система фильтрации из нержавеющей стали в основном состоит из Фильтрующие картриджи с высоким расходоми корпуса фильтров из нержавеющей стали. После длительного использования фильтрующий элемент с высокой пропускной способностью в корпусе фильтра из нержавеющей стали может быть забит частицами. Чтобы сохранить высокий фильтрующий эффект системы фильтрации, ее необходимо заменить на новый картриджный фильтр с высокой пропускной способностью. Различные типы фильтров с высокой пропускной способностью и корпуса фильтров из нержавеющей стали имеют разные этапы установки и замены. Давайте узнаем о типах корпусов фильтров из нержавеющей стали и о том, как правильно устанавливать и заменять систему фильтрации с высоким расходом.

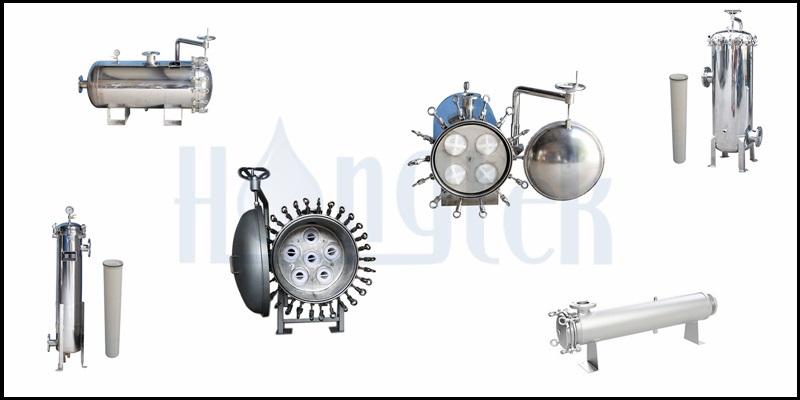

Какие бывают типы Корпус фильтра с высоким расходом из нержавеющей стали?

Корпуса фильтров из нержавеющей стали с высоким расходом воды можно разделить на вертикальные и горизонтальные в зависимости от направления установки. В зависимости от направления давления в фильтрующем патроне с высоким расходом воды его также можно разделить на типы с направлением потока "изнутри наружу" и "снаружи внутрь". Они влияют на конструкцию и установку системы фильтрации, а также на замену и выбор типа фильтра высокого расхода.

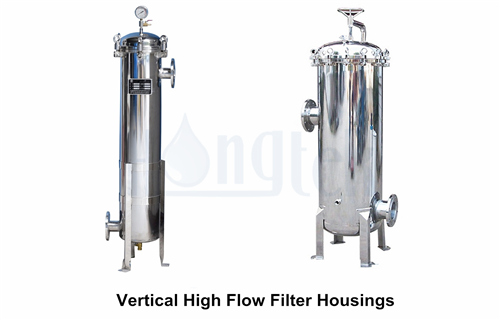

1. Корпус вертикального и горизонтального фильтра высокого расхода

В процессе проектирования системы фильтрации с высоким расходом воды выбор вертикального или горизонтального корпуса фильтра с высоким расходом воды в основном определяется фактической площадью используемого пространства, сложностью установки и замены картриджного фильтра с высоким расходом воды. Установка и замена вертикальных и горизонтальных систем высокоточной фильтрации отличаются друг от друга, и их следует правильно эксплуатировать в соответствии с инструкциями по эксплуатации.

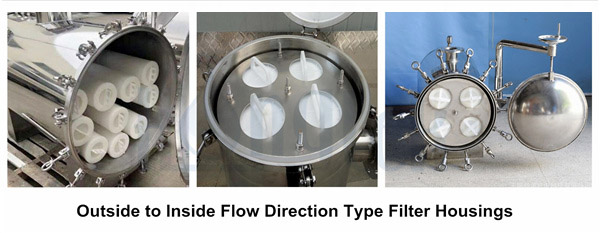

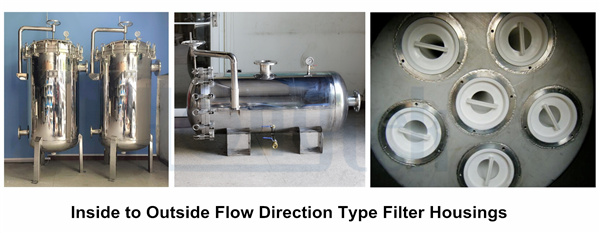

2. Корпус высокоточного фильтра типа "Внутри-снаружи" и "снаружи-внутри" с направлением потока

Тип картриджа с фильтром высокого давления, устанавливаемого в корпусе фильтра высокого давления с направлением потока "изнутри наружу" или "снаружи внутрь", различается. Как правило, HONGTEK предлагает фильтры высокого давления для установки в корпусе фильтра из нержавеющей стали с направлением потока "изнутри наружу". Высокопоточный фильтрующий картридж серии HF, специально разработанный для замены элементов серии PALL Ultipleat. Патронный фильтр с высоким расходом, установленный в корпусе фильтра с направлением потока от внешней стороны к внутренней, в основном Серия MF / Картридж с фильтром высокого расхода серии MP (заменяющий 3M Cuno серий 700 и 740), Серия PF / Серия HFP / Фильтр высокого расхода серии PFG (заменяет PARKER Fulflo серии Megaflow и MaxGuard) и Высокопоточный картриджный фильтр серии AP (заменяет серию PENTAIR Aqualine).

Как установить корпус фильтра высокого расхода и заменить Фильтрующий картридж с высоким расходом?

Когда значение манометра системы фильтрации с высоким расходом достигает значения, рекомендуемого для замены фильтрующих картриджей с высоким расходом, перепад давления становится ниже исходного перепада давления, а значение расходомера оказывается ниже потребности системы в воде или выше максимального расхода системы фильтрации с высоким расходом воды. фильтрующий картридж, новый высокоточный фильтр следует своевременно заменять. Для правильной установки корпуса фильтра высокого расхода и замены картриджных фильтров высокого расхода необходимо выполнить следующие действия:

1) Перед установкой корпуса фильтра с высокой пропускной способностью убедитесь, что корпус фильтра из нержавеющей стали совместим с фильтратом и что корпус фильтра выдерживает требования системы фильтрации к рабочей температуре и давлению;

2) Выньте и сохраните выпускной клапан, сливной клапан, манометр, прижимную пластину и другие детали в корпусе фильтра высокого давления, закройте крышку фильтра, затем установите выпускной клапан, сливной клапан и манометр и откройте выпускной клапан и сливной клапан;

3) Убедитесь, что корпус фильтра из нержавеющей стали находится в выключенном состоянии, закройте впускной клапан перед корпусом фильтра и выпускной клапан после корпуса фильтра, а также подсоедините и закрепите входной фланец и впускную трубу, а также выходной фланец и выпускную трубу соответственно;

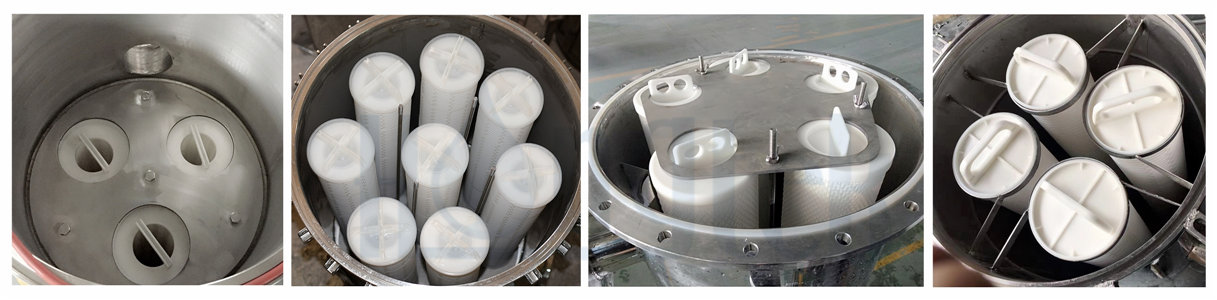

4) При установке фильтра с высокой пропускной способностью промойте внутреннюю поверхность корпуса фильтра из нержавеющей стали чистой водой. После слива воды из корпуса фильтра через сливное отверстие закройте сливной клапан. При замене фильтра Патронный фильтр с высоким расходом, сначала откройте выпускной клапан, чтобы сбросить давление на корпус фильтра, откройте крышку корпуса фильтра из нержавеющей стали, выньте патронный фильтр с высоким расходом, который необходимо заменить, и промойте внутреннюю часть корпуса фильтра чистой водой до слива сточных вод, закройте крышку корпуса фильтра. сливной клапан;

5) Откройте упаковочный пакет картриджа фильтра высокого давления, смочите уплотнительное кольцо подходящей смазкой, затем, взявшись рукой за ручку на одном конце фильтра высокого давления, установите фильтрующий картридж в корпус фильтра из нержавеющей стали и убедитесь, что уплотнительное кольцо полностью и плотно прилегает к фильтрующему элементу. канавка уплотнительного кольца корпуса фильтра;

6) Если имеется прижимная пластина, сначала установите прижимную пластину, затяните гайку прижимной пластины, чтобы зафиксировать ее, закройте крышку корпуса фильтра высокого давления и затяните прокладку/зажим;

7) Запустите систему фильтрации с высоким расходом, слегка откройте впускной клапан для воды перед корпусом фильтра из нержавеющей стали, дайте жидкости войти и заполнить корпус фильтра с высоким расходом, пока жидкость не перельется через выпускное отверстие, закройте выпускной клапан;

8) Медленно открывайте выпускной клапан, расположенный за корпусом фильтра высокого давления, до тех пор, пока он не откроется полностью, а затем медленно регулируйте впускной клапан, расположенный перед корпусом фильтра из нержавеющей стали, до тех пор, пока перепад давления между входным и выходным отверстиями корпуса фильтра не достигнет начального перепада давления, указанного картриджем фильтра высокого давления.

Какие меры предосторожности необходимо соблюдать при монтаже и замене систем фильтрации с высокой пропускной способностью?

1) Убедитесь в отсутствии протечек в местах соединения сливного клапана, выпускного клапана, манометра и входного/выходного фланца корпуса фильтра из нержавеющей стали, в противном случае это повлияет на эффективность фильтрации;

2) При замене Фильтр с высокой пропускнойспособностью, сначала необходимо открыть выпускной клапан, чтобы сбросить давление в корпусе фильтра из нержавеющей стали, в противном случае это может представлять опасность для оператора из-за избыточного давления внутри корпуса фильтра;

3) При установке корпуса фильтра из нержавеющей стали входной/выходной фланец корпуса фильтра должен быть правильно соединен с входным/выходным патрубком. При неправильной установке система фильтрации с высоким расходом не сможет обеспечить необходимый эффект фильтрации, а также приведет к необратимому повреждению картриджного фильтра с высоким расходом;

4) При установке или замене фильтрующего картриджа с высоким расходом уплотнительное кольцо фильтрующего картриджа должно находиться в полном контакте с уплотнительной канавкой корпуса фильтра из нержавеющей стали, и уплотнительное кольцо не должно быть обнажено или повреждено, в противном случае может произойти утечка жидкости из-за плохого эффекта уплотнения, что приведет к снижение эффективности фильтрации в системе фильтрации.
