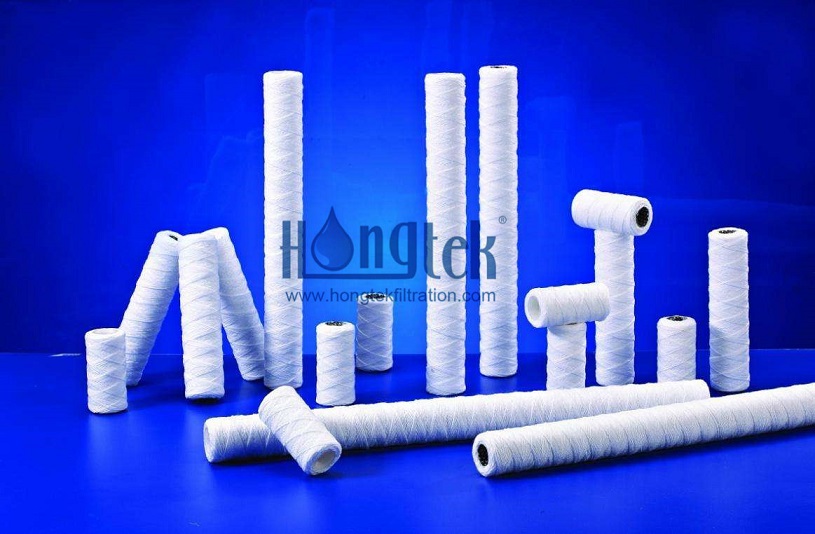

Принцип действия картриджных фильтров с намоткой струны

1. В процессе изготовленияфильтров, намотанных на нитку, специальный ровинг с пушком наматывается на пористую центральную сердцевину и наматывается слой за слоем до номинального диаметра. Ровинг будет многократно пересекаться по периметру, а затем сформируется в виде фильтрующего слоя с тысячами ромбовидных отверстий. Ромбовидные отверстия в фильтрующем слое будут становиться все меньше и меньше по отношению к центральной сердцевине и все больше и больше - к внешнему слою. Ромбовидные отверстия самого внешнего слоя являются самыми большими, проходящие через них ромбовидные отверстия будут образовывать проход.

Чтобы увеличить поток жидкости в фильтре, канал ромбовидных отверстий изогнут и рассеян, но слои ромбовидных отверстий по-прежнему соединены. Увеличивая толщину фильтрующего слоя, можно улучшить фильтрующий эффект за счет удлинения ромбовидных отверстий. Именно по этому принципу работает глубинная фильтрация. Размер ромбовидных отверстий в самом внутреннем слое является ключевым фактором, определяющим точность фильтра. Чем меньше ромбовидных отверстий, тем выше будет точность фильтрации. Чем больше ромбовидных отверстий, тем ниже будет точность фильтрации.

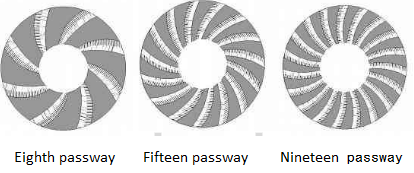

Есть ли сравнение точности фильтрации? Таблица, в которой приведены конкретные ромбовидные отверстия при изготовлении фильтров. Количество различных каналов зависит от точности фильтрации. Как правило, точность фильтрации с 8 каналами составляет 100 мкм, с 15 каналами - 20 мкм, а с 19 каналами - 10 мкм.

2. Принцип фильтрации струнного намотанного фильтра.

Фильтрация в фильтрующемпатроне, намотанном на нитку, включает в себя не только эффект блокирования сетки отверстий, который образуется за счет перекрытия нитей фильтра, но также эффект зацепления волокон канала и эффект осаждения частиц в канале.

A. Эффект сцепления волокон в канале

Жидкость проходит по узкому длинному и изогнутому каналу от внешнего фильтра из внешнего фильтрующего слоя к внутреннему слою.

Вьющийся волокнистый ворс лучше всего скручивать в канале фильтра,

Он может задерживать частицы в жидкости и удерживать их в канале.

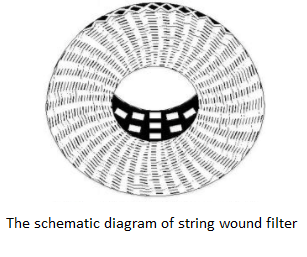

Принципиальная схема другого профиля канала.

B. Эффект осаждения частиц в канале фильтра.

Канал узкий и изогнутый, жидкость будет проходить через него и ударяться о него,

Частицы, содержащиеся в жидкости, будут оседать в канале, точно так же, как осадок оседает в изогнутом положении, когда вода течет по реке.

3. Еще одной особенностьюкартриджного фильтра с намоткой нитиявляется то, что он пропускает большой поток,

при этом количество проходов остается постоянным, что соответствует точности фильтра D.

Как только точность фильтра будет определена, количество проходов будет увеличиваться или уменьшаться в зависимости от длины фильтра.

Формула для определения количества проходов:

Общее количество проходов = D × L × 2
