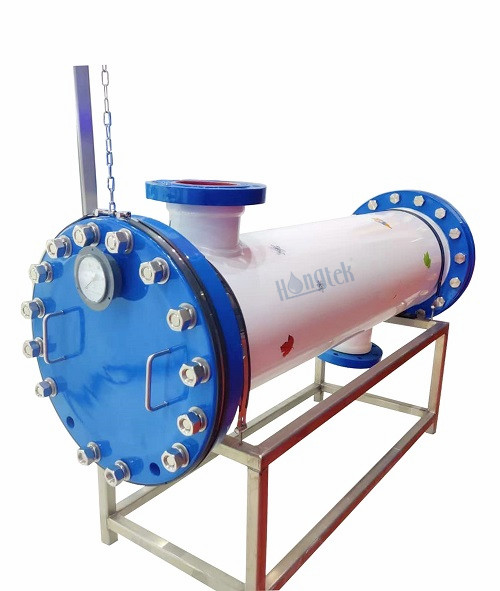

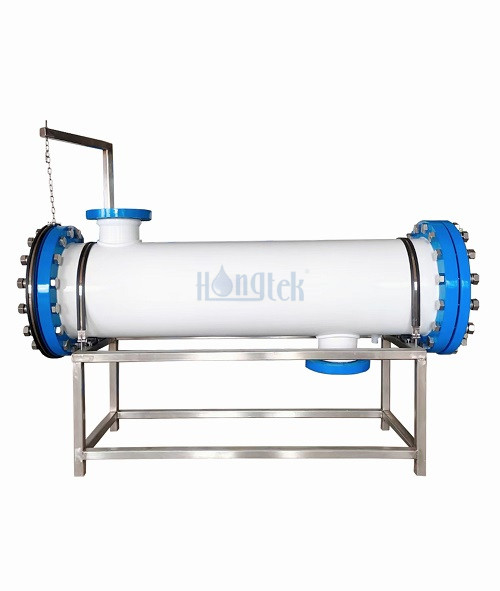

Корпус горизонтального мультикартриджного фильтра FRP серии ARP High Flow изготовлен из армированного стекловолокном пластика, который может быть сконструирован для установки мультикартриджей длиной 40 и 60 дюймов и диаметром 6 дюймов. Компактная конструкция корпуса обеспечивает не только лучшее соотношение расхода и занимаемой площади, но и упрощает процедуры технического обслуживания и замены картриджа. Все основные соединения для ввода и вывода жидкости выполнены с использованием фланцев, что обеспечивает лучшую герметичность.
Корпус фильтра FRP high flow multi подходит для случаев, когда невозможно использовать корпус фильтра из нержавеющей стали. Материал корпуса FRP продлевает срок службы при работе с агрессивными жидкостями, такими как опреснение морской воды и солоноватая вода, и эффективно решает проблемы коррозии, протечек и дегуммирования традиционных корпусов фильтров.
| Материал корпуса | FRP (Армированный волокнами полимер/пластик) |
| Направление корпуса | Горизонтальный |
| Длина картриджа | 40", 60"; |
| Количество картриджей | 3 шт., 12 шт., 34 шт., 54 шт. и т.д. |
| Тип установленного фильтра | Фильтрующий картридж с высоким расходом воды OD 6"; |
| Степень фильтрации | 1 мкм - 100 мкм |
| Соединение | Боковой порт |
| Тип впуска/выпуска | Фланцевый |
| Размер входного/выходного отверстия | DN100, DN125, DN150, DN200, DN300, DN500, DN600, DN750 |
| Тип уплотнения | Фланцевый |
| Уплотнительный материал | EPDM, Буна-Н, Витон, кремний |
● Конструкция впускных и выпускных отверстий с боковым расположением облегчает извлечение картриджей фильтра с высокой пропускной способностью
● Корпус фильтра с несколькими картриджами из стеклопластика обеспечивает высокую химическую стойкость и превосходную прочность на растяжение
● Горизонтальное расположение и поворотный болт упрощают установку и обслуживание, повышают эффективность
● Уменьшенные габариты и высота очень подходят для условий эксплуатации, требующих особого рабочего пространства
● Все корпуса картриджей FRP multi high flow совместимы с картриджами high flow с наружным диаметром 6 мм.

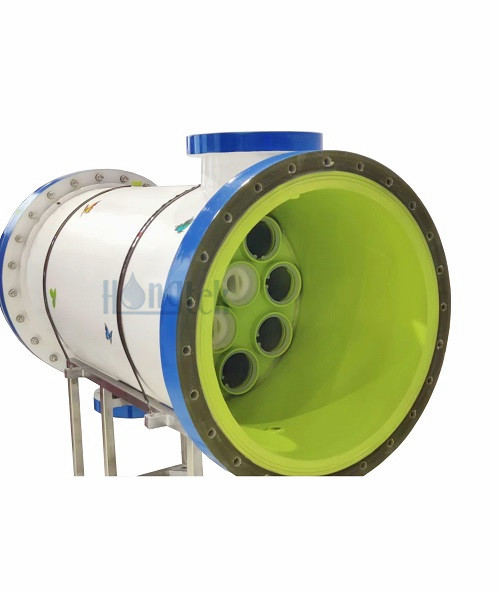

Корпус картриджа FRP multi с высоким расходом может быть оснащен фильтрами 3 ~ 54 шт. для удовлетворения различных требований к пропускной способности
● Закачка воды
● Предварительная фильтрация RO;
● Опреснение морской воды
● Очистка промышленной воды
● Предварительная фильтрация солоноватой воды
● Очистка фильтрата со свалок
Рабочие характеристики корпуса горизонтального многокартриджного фильтра с высоким расходом FRP
| Рабочая температура | От 5 до 66°C |
| Максимальное давление | 1 Мпа |
| Соединение | Боковой порт |
| скорость потока | 40“ картриджи с высоким расходом по 3 шт.: 90-150 м3/ч |
| картриджи с высоким расходом 40“ (12 шт.): 360-600 м3/ч | |
| Картриджи с высоким расходом 40“ (34 шт.): 1000-1700 м3/ч | |
| 40-дюймовые картриджи с высоким расходом по 54 штуки: 1600-2700 м3/ч | |
| 60-дюймовые картриджи с высоким расходом по 3 штуки: 150-200 м3/ч | |
| 60“ картриджи с высоким расходом по 12 штук: 600-850 м3/ч | |
| 60“ картриджи с высоким расходом по 34 штуки: 1700-2400 м3/ч | |
| 60“ картриджи с высоким расходом по 54 шт.: 2700-3800 м3/ч |

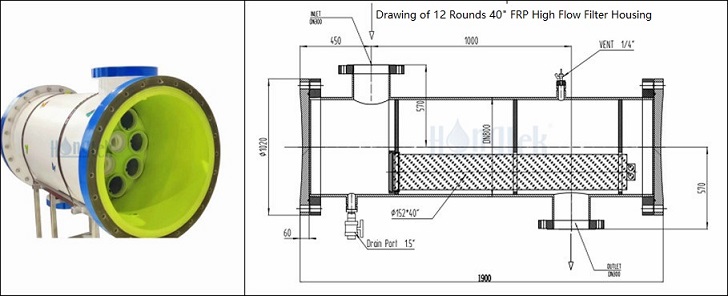

Чертеж горизонтального корпуса картриджа FRP Multi High Flow с установленным в нем 40"12шт. универсальных фильтров высокого расхода Pall
● Высокая грязеудерживающая способность и высокая эффективность фильтрации, более длительный срок службы, экономичность и применимость
● Горизонтальный корпус картриджа FRP multi high flow может быть изменен в соответствии с требованиями к расходу
● Подходит для систем фильтрации агрессивных жидкостей, в которых нельзя использовать корпус фильтра из нержавеющей стали, что сокращает инвестиции
● Корпус картриджа FRP multi high flow обеспечивает большой расход, до 600 м3 / ч, прост в установке, замене и обслуживании
● Корпус фильтра FRP multi high flow обеспечивает широкую химическую совместимость и применимость, компактную горизонтальную конструкцию, экономит пространство.
| ARP | Длина картриджа | Диаметр (количество картриджей) | Размер входного/выходного отверстия | Материал уплотнительного кольца |
|
Серия ARP Горизонтальная FRP High Flow Multi Корпус картриджного фильтра |
40 = 40 "; | 3R = 3 шт. | N10 = DN100 | E = EPDM |
| N12 = DN125 | ||||
| 12R = 12шт | N15 = DN150 | B = Буна-N | ||
| N20 = DN200 | ||||
| 60 = 60 "; | 34R = 34шт | N30 = DN300 | V = Viton | |
| N50 = DN500 | ||||
| 54R = 54шт | N60 = DN600 | S = Кремний | ||
| N75 = DN750 |
например:
АРП-40-12R-N30-E
Горизонтальный корпус мультикартриджа FRP с высоким расходом - 40" - 12шт - DN300 - EPDM
