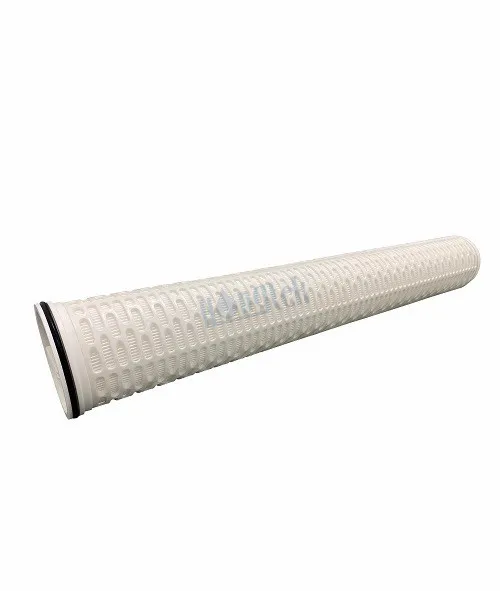

Гофрированные картриджные фильтры с высоким расходом серии HFM являются хорошей заменой картриджам Pall Ultipleat с высоким расходом. Картриджные фильтры с высоким расходом изготовлены из 100% расплавленного полипропилена и дополнены цельным жестким каркасом, который обеспечивает лучшую герметичность и устойчивость к высокому давлению. Каркас из полипропилена, армированного стекловолокном, и торцевые крышки могут выдерживать рабочую температуру до 100 ℃. Большой диаметр 6 дюймов обеспечивает большую площадь фильтрации, более высокую скорость потока, более низкое перепадное давление, что значительно экономит площадь установки для очистки воды и затраты на расходные материалы.
Гофрированные фильтры с высокой пропускной способностью имеют уникальную многослойную структуру и направленный поток внутри элемента, который задерживает загрязняющие вещества внутри элемента, предотвращая загрязнение очищенной воды во время замены фильтра. Это идеальный выбор для широкого спектра применений, таких как опреснение воды методом RO, производство продуктов питания и напитков, технической воды, коммунального водоснабжения и т.д.
| Фильтрующий материал | Полипропиленовый (PP) гофрированный |
| Длина | 20"(508 мм), 40"(1016 мм), 60" (1524 мм) |
| Наружный диаметр | 6"(152 мм) |
| Внутренний диаметр | 73,5 мм |
| Степень фильтрации | 1 мкм, 2 мкм, 3 мкм, 5 мкм, 10 мкм, 20 мкм, 40 мкм, 70 мкм, 100 мкм |
| Опора/дренаж | Полипропилен (PP) |
| Материал торцевой крышки | Полипропилен, армированный стекловолокном (PP) |
| Внешний | 40" Общая жесткость жесткого каркаса |
| Материал уплотнения | EPDM, Buna-N, Viton |
● Большая площадь поверхности, высокая скорость потока при низком перепаде давления
● Конструкция с градиентным отверстием обеспечивает точность фильтрации и соответствие требованиям к расходу
● Во всех соединениях используется термическая сварка без использования клея, что обеспечивает широкую химическую совместимость
● Отличная и гладкая форма корпуса обеспечивает более высокую скорость потока, обеспечивая высокую проходимость и длительный срок службы
Целостность ● стекловолокно усиливает полипропиленовый каркас в виде цельного литья, который может выдерживать более высокое давление и более высокую температуру
● Электростанции
● Гальванопокрытие
● Продукты питания и напитки
● Краски и покрытия
● Опреснение морской воды
● Фильтрация технологической воды
Эксплуатационные характеристики гофрированных картриджных фильтров с высоким расходом
| Максимальная рабочая температура | 180°F при 20 фунтах на квадратный дюйм (82°C при давлении 1,4 бар) |
| 160°F при 30 фунтах на квадратный дюйм (71°C при 2,1 баре) | |
| 77°F при 50 фунтах на квадратный дюйм (25°C при 3,4 баре) | |
| Рекомендуемый максимальный расход воды | длина 20 дюймов: 660 Л/мин |
| длина 40 дюймов: 1300 об/мин | |
| длина 60 дюймов: 1900 об/мин | |
| Направление потока жидкости | Внутри -снаружи |
| Типичная площадь поверхности | 7㎡ на 40" картридж фильтра |
| 10,5㎡ на картридж фильтра 60" | |
| Максимальное давление | 4,2 бар |
| Рекомендуется заменить перепад давления | 2,5 бар при температуре 20℃ |
Установка гофрированного фильтра с высокой пропускной способностью;Картриджи;
Установка гофрированного фильтра с высокой пропускной способностью в корпус фильтра, как правило, является важным процессом, поскольку он связан с эффективностью фильтрации. Вот общее руководство:
1. Подготовьте корпус фильтра: убедитесь, что он чистый и в нем нет мусора. Убедитесь, что уплотнительное кольцо или прокладка на корпусе находятся в хорошем состоянии и установлены надлежащим образом.
2. Выберите подходящий гофрированный фильтр с высоким расходом: Убедитесь, что размер и тип гофрированного фильтра с высоким расходом подходят для вашего корпуса. Фильтр должен соответствовать техническим характеристикам вашего корпуса.
3. Проверьте картридж фильтра высокого давления: Перед установкой проверьте гофрированный фильтр на наличие повреждений. Убедитесь, что он чистый и неповрежденный.
4. Вставьте картриджный фильтр высокого расхода: Распакуйте новый картриджный фильтр высокого расхода и нанесите смазку на уплотнительное кольцо картриджа фильтра. Аккуратно вставьте гофрированный фильтр высокого расхода в корпус фильтра. Убедитесь, что он плотно прилегает.
5. Закрепите фильтр: Если в вашем корпусе есть фиксирующий механизм или крышка, закрепите их на месте, чтобы фильтр надежно удерживался внутри корпуса.
6. Проверьте, нет ли утечек: После установки фильтра проверьте, нет ли утечек вокруг корпуса. Если вы заметили какие-либо утечки, проверьте правильность установки корпуса и фильтра.
7. Планируйте регулярное техническое обслуживание: Следите за сроком службы фильтра и планируйте регулярное техническое обслуживание для его замены по мере необходимости в соответствии с рекомендациями производителя.
Демонстрация производства картриджных фильтров с высоким расходом серии HFM
● Низкий перепад давления в картриджах с высоким расходом позволяет удовлетворить требования пользователя к расходу, продлевая срок службы картриджей с высоким расходом и экономя затраты пользователя.
● Жидкость течет изнутри наружу, при этом крупные частицы задерживаются во внешнем слое, а мелкие - во внутреннем, что повышает эффективность фильтрации.
● В отличие от обычных высококачественных фильтрующих картриджей с высоким расходом, этот корпус фильтрующего картриджа и торцевые крышки выдерживают температуру до 100 ℃ и выдерживают давление до 4,2 бар.
● Для изготовления высокопрочного каркаса и торцевых крышек из полипропилена, смешанного со стекловолокном, требуется передовая технология инфракрасной сварки, чтобы обеспечить полную термическую сварку фильтра без каких-либо утечек.
● Использование высококачественных мембран, выдуваемых из расплава, и нетканых материалов в качестве материалов позволяет достичь как нормальных, так и абсолютных характеристик в соответствии с требованиями заказчика, обеспечивая скорость потока и эффективность фильтрации.
| ВЧМ | Материал | Длина | Степень фильтрации | Материал уплотнительного кольца | Внутреннее (селективное) |
|
Гофрированные фильтры серии HFM Картриджные фильтры с высокой пропускной способностью |
Гофрированные фильтры из полипропилена | 20 = 20"(508 мм) | 1 = 1 мкм | E = EPDM | C = Центральная полипропиленовая сердцевина |
| 2 = 2 мкм | |||||
| 3 = 3 мкм | |||||
| 40 = 40"(1016 мм) | 5 = 5 мкм | B = Buna-N | |||
| 10 = 10 мкм | |||||
| 20 = 20 мкм | |||||
| 60 = 60"(1524 мм) | 40 = 40 | мкм V = Viton | |||
| 50 = 50 мкм | |||||
| 70 = 70 мкм | |||||
| 100 = 100 мкм |
например:
HFM-P-40-5- E
Гофрированные картриджные фильтры высокого расхода серии HFM - Материал: Плиссированный полипропилен - Длина = 40" - Степень фильтрации = 5 мкм - Материал уплотнительного кольца = EPDM
