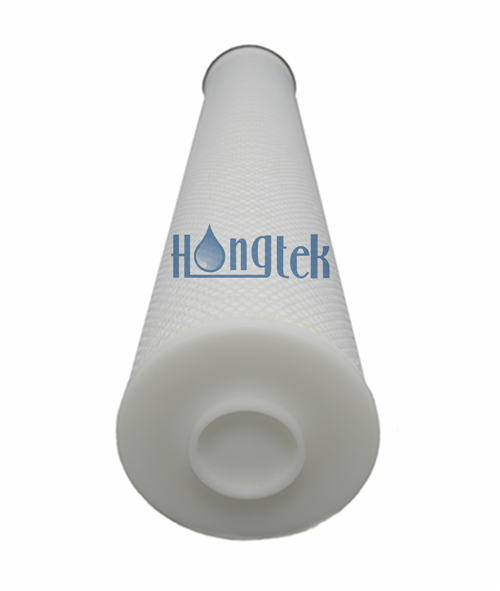

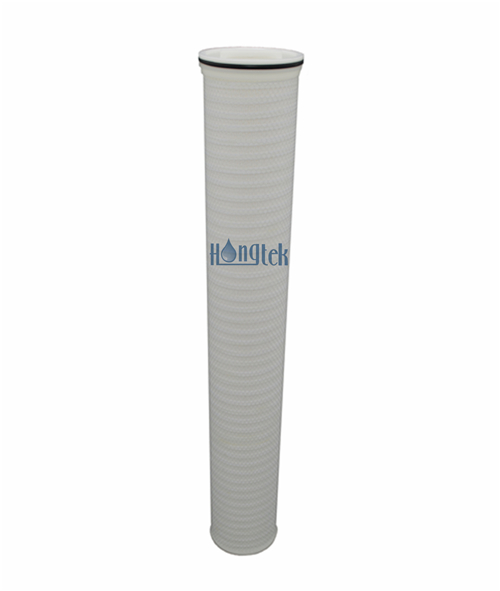

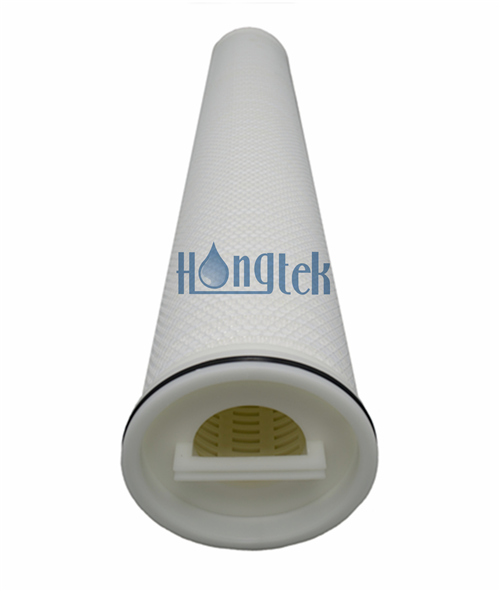

Гофрированные фильтрующие элементы с высокой пропускной способностью серии HFG предназначены для фильтрации жидкостей с высокими требованиями к расходу, высокой пропускной способностью и высокой эффективностью в направлении потока от внутреннего к внешнему. Фильтрующие элементы с внутренним сердечником, внешней оберточной лентой и сеткой имеют надежную герметичность благодаря передовой технологии горячего расплавления. Фильтрующие элементы с высоким расходом помещаются в стандартные корпуса фильтров с высоким расходом, их легко устанавливать и заменять, что значительно экономит трудозатраты. Гофрированные фильтры высокого расхода имеют уникальную геометрию складок в форме полумесяца, что в сочетании с большим диаметром 6 дюймов позволяет сократить количество фильтров и размер корпуса по сравнению с традиционными фильтрующими картриджами глубиной 2,5 дюйма. Гофрированные фильтрующие элементы с высокой пропускной способностью помогают удалять частицы и другие загрязнения из воды, совместимых промышленных химикатов, а также жидких пищевых продуктов и напитков с абсолютной точностью.
| Фильтрующий материал | Полипропилен(PP) |
| Длина | 20", 40", 60"; |
| Наружный диаметр | 6"; |
| Степень фильтрации | 5 мкм, 10 мкм, 20 мкм, 40 мкм, 70 мкм, 100 мкм |
| Опора/дренаж | Полипропилен |
| Материал торцевой крышки | Полипропилен |
| Внутренняя сердцевина | Полипропилен |
| Наружная сетка | Полиэтилен |
| Наружная оберточная лента | Полиэтилен и полипропилен |
| Уплотнительный материал | EPDM, Buna-N, Viton |
● Высокая эффективность удаления частиц и длительный срок службы
● Усовершенствованная технология гофрирования обеспечивает большую площадь фильтрации
● Более высокие скорости потока по сравнению с обычными фильтрами глубиной OD 2,5
● Усовершенствованная технология сварки горячим расплавом и 100% проверка целостности
● Фильтрующие элементы с высокой пропускной способностью устанавливаются в стандартные корпуса фильтров с высокой пропускной способностью
● Фильтры с высокой пропускной способностью просты в установке и замене, что значительно экономит трудозатраты
● Технологические воды
● Продукты питания и напитки
● Промышленные воды
● Очистка сточных вод
● Предварительная фильтрация воды методом RO
● Фильтрация конденсационной воды
Рабочие характеристики гофрированных фильтрующих элементов серии HFG с высокой пропускной способностью
| Максимальная Рабочая температура | 70°C (160°F) |
| Рекомендуемый максимальный расход воды | длина 20 дюймов: 35 м3/ч (150 об/мин) |
| производительность при 40 дюймах: 70 м3/ч (310 об/мин) | |
| производительность при 60 дюймах: 100 м3/ч (440 об/мин) | |
| Направление потока жидкости | Направление потока изнутри наружу |
| Типичная площадь поверхности | 3㎡ на 20"фильтрующих элементов" |
| 6㎡на 40"фильтрующих элементов", | |
| 9㎡на 60"фильтрующих элементов" | |
| Максимальное давление | 4,2 бар |
| Максимальный перепад давления в прямом направлении | 3,5 бар при 20°C (50 фунтов на квадратный дюйм при 68°F) |
| 1,5 бар при 70°C (20 фунтов на квадратный дюйм при 160°F) | |
| Рекомендуется изменить перепад давления | 2,5 бар при 20℃ (35 фунтов на квадратный дюйм при 68°F) |

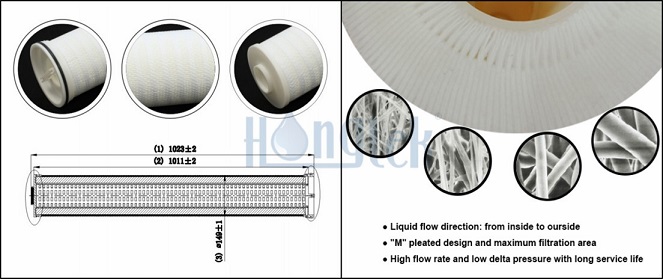

Разработка фильтрующих элементов с высокой пропускной способностью
● Мощная техническая команда может помочь в разработке специальных фильтрующих элементов с высокой пропускной способностью
● Высококачественный дизайн демонстрирует преимущества гофрированных фильтрующих элементов structure серии HFG
● Фильтрующие элементы состоят из центрального внутреннего твердого сердечника, средних слоев гофры, внешней оберточной ленты и сетки
● Полная конструкция очень важна для исследований, разработки и производства картриджных фильтров с высоким расходом

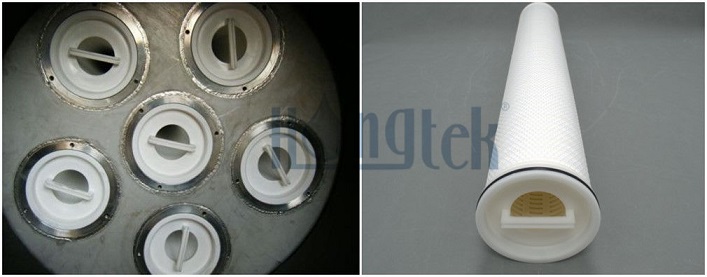

Установка гофрированных фильтрующих элементов с высоким расходом
● Фильтры с высоким расходом и низким перепадом давления, номинальным или абсолютным номиналом
● Схема потока внутри и снаружи, большой расход, хорошая герметизация и отсутствие байпаса, высокий эффект фильтрации
● Системы фильтров меньшего размера, просты в установке и замене, значительно экономят трудозатраты и затраты на техническое обслуживание
● Подходит для установки в корпуса фильтров с высоким расходом, фильтрующие элементы с высоким расходом имеют длительный срок службы
| ХФГ | Материал | Длина | Степень фильтрации | Материал уплотнительного кольца |
|
Серия HFG Гофрированные фильтрующие элементы высокого расхода |
P = Гофрированный полипропилен | 20 = 20""; | 5 = 5 мкм | E = EPDM |
| 10 = 10 мкм | ||||
| 40 = 40"; | 20 = 20 мкм | B = Buna-N | ||
| 40 = 40 мкм | ||||
| 60 = 60" | 70 = 70 мкм | V = Витон | ||
| 100 = 100 мкм |
например:
HFG-P-60-5- E
Плиссированные фильтрующие элементы высокого расхода серии HFG - Материал: Плиссированный полипропилен - Длина = 60" - Степень фильтрации = 5 мкм - Материал уплотнительного кольца = EPDM
