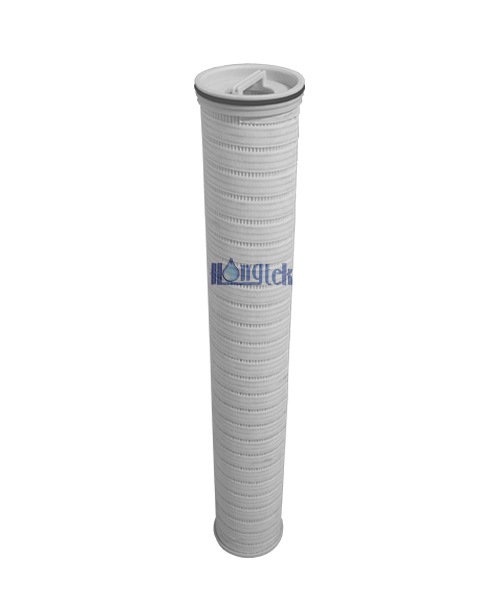

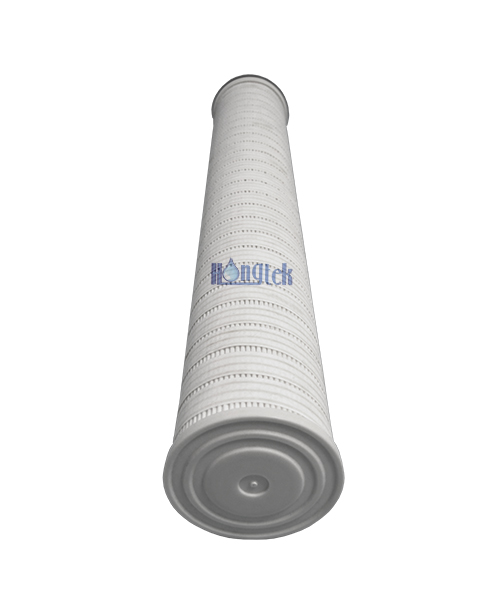

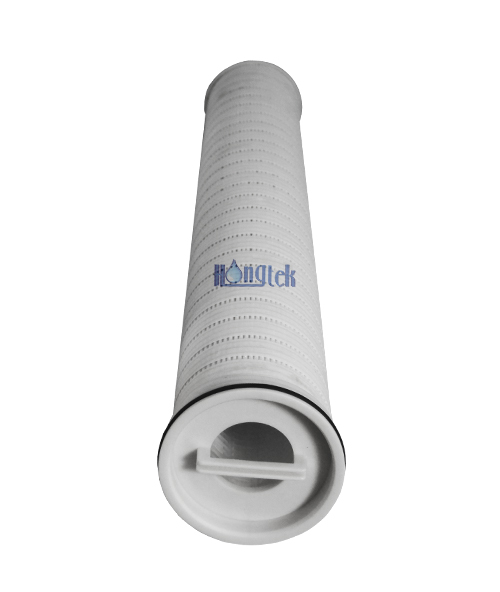

Высокопоточные плиссированные картриджные фильтры серии HFC заменяются на высокопроизводительные патронные фильтры Pall Ultipleat, большого диаметра, с одинарным открытым концом, с наружным бандажом и системой подачи внутри наружу. Высокопоточные картриджные фильтры имеют уникальную геометрию складок в форме полумесяца в сочетании с большим диаметром 152,4 мм (6 дюймов) и высококачественным фильтрующим материалом из полипропилена или стекловолокна. Благодаря широкому спектру химической совместимости, высокой грязеудерживающей способности, высокому расходу и хорошей эффективности фильтрации гофрированных фильтров с высоким расходом воды допускается меньшее количество фильтров и меньшие размеры корпусов для применения с высоким расходом. В двух словах, гофрированные картриджные фильтры с высоким расходом являются экономичным выбором для фильтрации воды.
| Фильтрующий материал | Полипропилен, стекловолокно |
| Длина | 20"(508 мм),40"(1016 мм), 60"(1524 мм) |
| Наружный диаметр | 6 дюймов (152 мм) |
| Внутренний диаметр | 73,5 мм |
| Степень фильтрации | 1 мкм, 3 мкм, 5 мкм, 6 мкм, 10 мкм, 20 мкм, 40 мкм, 70 мкм, 100 мкм |
| Опора/дренаж | Полипропилен(PP) |
| Материал торцевой крышки | Полипропилен, армированный стекловолокном(PP) |
| Внешний | Повязка |
| Материал уплотнения | EPDM, Буна-Н, Витон |
● Схема потока "внутри-снаружи", которая задерживает загрязняющие вещества внутри элемента
● Доступны различные длины и марки гофрированных картриджных фильтров с высокой пропускной способностью
● Их проще устанавливать и заменять, что сокращает трудозатраты и затраты на техническое обслуживание
● Высокий расход на высокопоточный гофрированный фильтр, меньшее количество сменных картриджей и меньшая площадь установки
● Картридж большого диаметра, максимальная площадь фильтрации и синтетическая конструкция сводят к минимуму количество отходов.
● Опреснение воды
● Техническая вода
● Продукты питания и напитки
● Производство электроэнергии
● Краски и покрытия
● Химикаты для технологических процессов
● Автомобилестроение
Рабочие характеристики высокопоточных гофрированных картриджных фильтров серии HFC
| Максимальная рабочая температура | Рабочая температура: 180°F при 20 фунтов на квадратный дюйм (82°C при 1,4 бар) |
| Стекловолокно: 249,8°F при 20 фунтов на квадратный дюйм (121°C при 1,4 бар) | |
| Рекомендуемый Максимальный расход воды | длина 20 дюймов: 660 Л/мин |
| длина 40 дюймов: 1300 Л/мин | |
| длина 60 дюймов: 1900 об/мин | |
| Направление потока жидкости | От внутреннего к внешнему |
| Типичная площадь поверхности; | 3,5㎡на 20-килограммовый картриджный фильтр. &; |
| 7㎡ за картриджный фильтр емкостью 40 литров | |
| 10,5㎡за картриджный фильтр емкостью 60 литров | |
| Рекомендуем снизить Перепад давления | PP: 3,44 бар при 82°C |
| Стекловолокно: 3,44 бар при 121°C |

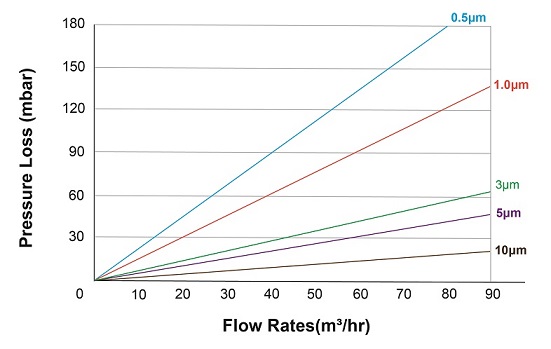

Соотношение расхода и перепада давления для картриджа "Per 40"

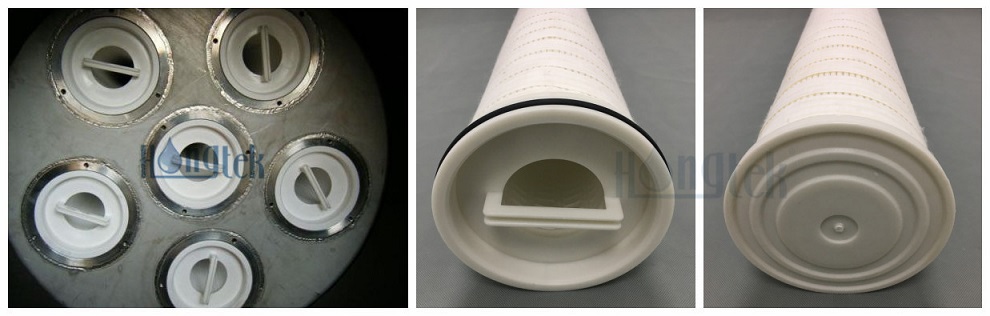

Установка для картриджных фильтров с высокой пропускной способностью
● Схема потока внутри и снаружи, хорошая герметизация и отсутствие перепуска, высокая грязеудерживающая способность
● Высокая скорость потока и низкое перепадное давление, номинальные или абсолютные номинальные картриджи
● Наружный бандаж и внутренний сердечник обеспечивают стабильную конструкцию и макс. зона фильтрации, высокая эффективность фильтрации
● Меньшая площадь установки и более экономичные системы фильтрации, снижающие затраты на техническое обслуживание и утилизацию отходов
| hfc | Материал | Длина | Характеристики фильтрации | Материал уплотнительного кольца | Внутренний (селективный) |
|
Серия HFC с высокой пропускной способностью; Гофрированные картриджные фильтры |
P = Полипропилен со складками | 20 = 20 (508 мм) | 1 = 1 мкм | E = EPDM | C=Центральное полипропиленовое ядро |
| 3=3 мкм | |||||
| 5=5 мкм | |||||
| 40=40"(1016 мм) | 6=6 мкм | B = Буна-N | |||
| 10 = 10 мкм | |||||
| F = Стекловолокно | 20 = 20 мкм | ||||
| 60 = 60 (1524 мм) | 40 = 40 | мкм V = Viton | |||
| 50 = 50 мкм | |||||
| 70 = 70 мкм | |||||
| 100 = 100 мкм |
например:
ГФУ-F-40-20- E
Высокопоточные гофрированные картриджные фильтры серии HFC - Материал: стекловолокно - Длина: 40" - Степень фильтрации: 20 мкм - Материал уплотнительного кольца: EPDM
Специальные характеристики гофрированные картриджи с высоким расходом могут быть изготовлены по индивидуальному заказу, например, с центральным сердечником S.S., специальными торцевыми крышками или наружным кожухом из нержавеющей стали и т.д.
