Корпус рукавного фильтра из полипропиленового гомополимера (PPH) с завинчивающейся крышкой серии PPH изготовлен из полипропиленового материала, армированного полипропиленом, который изготавливается методом литья под давлением, без сварки, без боковых протечек, прост в установке и обслуживании. Корпус рукавного фильтра PPH обладает стойкостью к кислотам и щелочам, высоким температурам, высокому давлению, хорошей мягкостью и простотой формования. Выбор корпуса фильтра с одним рукавным фильтром PPH в основном обусловлен особенностями работы с жидкостью, сильной кислотой, сильной щелочью, высокой температурой и высококоррозионными жидкостями, а традиционные материалы корпуса фильтра из нержавеющей стали не подходят для применения. Корпус рукавного фильтра PPH устраняет недостатки корпуса фильтра из нержавеющей стали, а также значительно экономит стоимость оборудования для промышленных систем фильтрации.
| Материал корпуса | PPH (Гомополимер полипропилена) |
| Направление корпуса | Вертикальный |
| Размер сумки | Размер #1: Φ7"x17"L(Φ180x430 мм) |
| Размер №2: Φ7"x32"L (Φ180x810 мм) | |
| Размер №4: Φ4"x15"L (Φ105x380 мм) | |
| Размер №5: Φ6"x20"L (Φ150x510 мм) | |
| Размер №6: Φ7"x22"L (Φ180x560 мм) | |
| Количество пакетов | Одиночный |
| Толщина корпуса | 16 мм |
| Степень фильтрации | 1 мкм - 800 мкм |
| Соединение | Боковой порт |
| Тип впуска/выпуска | Фланцевый |
| Размер входного/выходного отверстия | DN40, DN50, DN65, DN80 |
| Тип уплотнения | Тип завинчивающейся крышки |
| Уплотнительный материал | Viton |
● Устойчивость к кислотам и щелочам, высокая термостойкость
● Цельнолитое литье под давлением, отсутствие точек сварки, отсутствие утечек
● Корпус рукавного фильтра PPH имеет гладкую внутреннюю стенку для легкой очистки
● Корпус рукавного фильтра PPH single герметичен на 360 градусов, что обеспечивает высокую точность фильтрации
● Для использования и обслуживания не требуется никаких инструментов, фильтровальный мешок можно легко и быстро заменить
● Корпуса фильтровальных мешков PPH совместимы с фильтровальными мешками для воды международного стандарта
● Металлообработка
● Химическая промышленность
● Чернила и покрытия
● Фильтрация кислотно-щелочных растворов
● Гальваническая промышленность
● Предварительная фильтрация воды высокой чистоты
Рабочие характеристики корпуса рукавного фильтра PPH с одним рукавным фильтром
| Максимальная температура | 90°C |
| Максимальное давление | 116 фунтов на квадратный дюйм (8 бар) |
| Направление потока жидкости | Входящий и исходящий поток |
| Скорость потока (один фильтровальный мешок) | Размер №1 (Φ7"x17"): 20 м3/ч |
| Размер №2 (Φ7"x32"): 40 м3/ч | |
| Производительность №4 (Φ4"x15"): 12 м3/ч | |
| Производительность №5 (Φ6"x20"): 22 м3/ч | |
| Производительность №6 (Φ7"x22"): 25 м3/ч | |
| Площадь фильтрации (один фильтровальный мешок) | Производительность №1 (Φ7"x17"): 0,25㎡ |
| Размер №2 (Φ7"x32"): 0,5㎡ | |
| Размер №4 (Φ4"x15"): 0,12㎡ | |
| Размер №5 (Φ6"x20"): 0,3㎡ | |
| Размер №6 (Φ7"x22"): 0,35㎡ | |
| Объем/вес корпуса мешка | Размер #1 (Φ7"x17"): 20,3 л/15,3 кг |
| Размер №2 (Φ7"x32"): 32 л/24,2 кг | |
| Размер №4 (Φ4"x15"): 6,5 л/5,9 кг | |
| Размер №5 (Φ6"x20"): 12,8 л/10,8 кг | |
| Размер №6 (Φ7"x22"): 24 л/18 кг |

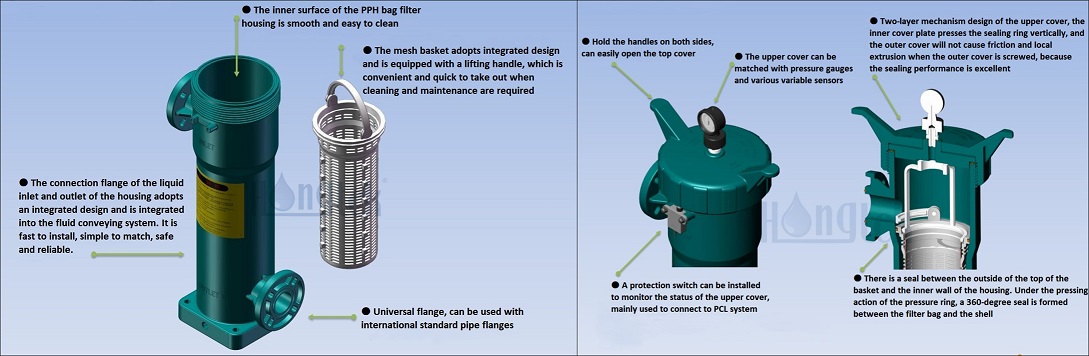

Описание функций частей корпуса рукавного фильтра PPH
| ● Для контроля состояния верхней крышки можно установить защитный выключатель, который в основном используется для подключения к системе PCL | ||||||||||||
| ● Внутренняя поверхность корпуса гладкая и легко моется | ● Для легкого открывания верхней крышки возьмитесь за ручки с обеих сторон | |||||||||||
| ● Универсальный фланец, может использоваться со стандартными фланцами труб | ● К верхней крышке можно установить манометры и различные датчики давления | |||||||||||
| ● Сетчатая корзина выполнена в виде цельного элемента и оснащена подъемной ручкой, которую удобно и быстро вынимать при необходимости очистки и технического обслуживания. | ||||||||||||
| ● Соединительный фланец на входе и выходе жидкости из корпуса выполнен в интегрированном исполнении и встроен в систему подачи жидкости. Он быстр в установке, прост в подборе, безопасен и надежен. | ||||||||||||
| ● Между внешней стороной верхней части корзины и внутренней стенкой корпуса имеется уплотнение. Под действием прижимного кольца между фильтровальным мешком и корпусом образуется уплотнение на 360 градусов | ||||||||||||
| ● Конструкция верхней крышки выполнена в виде двухслойного механизма, внутренняя накладка прижимает уплотнительное кольцо вертикально, а внешняя крышка не вызывает трения и локального выдавливания при завинчивании внешней крышки, поскольку обеспечивает отличную герметичность. | ||||||||||||

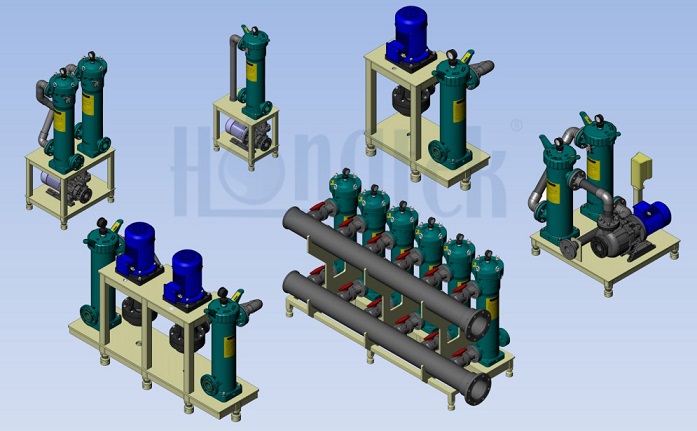

Метод параллельного соединения корпусов рукавных фильтров из полипропилена

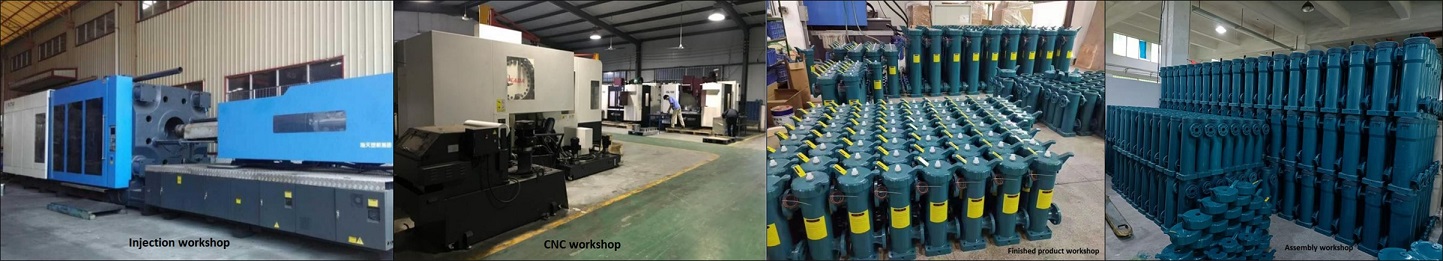

Цех по производству корпусов рукавных фильтров PPH

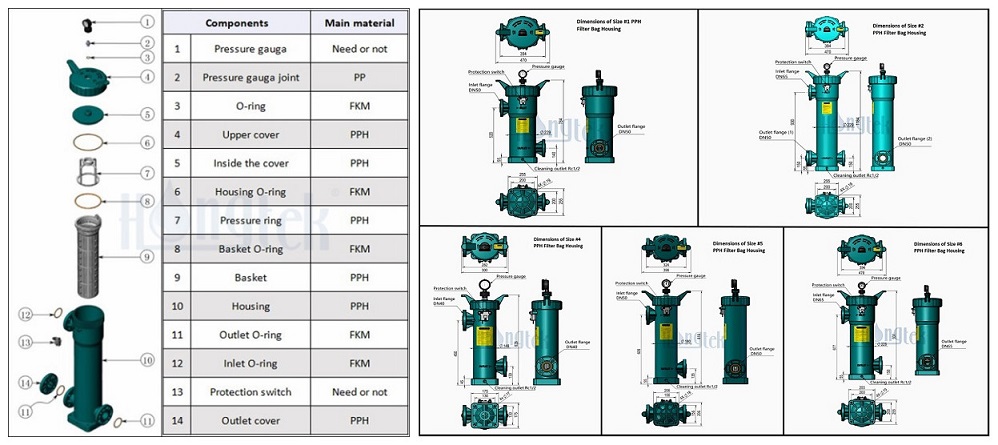

Компоненты и; Чертеж Корпуса рукавного фильтра серии PPH серии PPH
● Все принадлежности корпуса рукавного фильтра PPH входят в стандартную комплектацию
● Просты в установке и обслуживании, а также в замене рукавного фильтра
● Корпус рукавного фильтра выполнен из цельного литья, имеет компактную конструкцию и отличное качество
● Экономит пространство, рабочую силу и эксплуатационные расходы, экономичен и применим
● Аксессуары отличаются прочностью и длительным сроком службы, система надежна
Какустановить корпус рукавного фильтра PPH?
1. Перед использованием обязательно очистите все уплотнительные кольца и канавку для крепления уплотнительного кольца на корпусе фильтра, а затем вставьте уплотнительное кольцо в канавку для крепления уплотнительного кольца естественным образом.
2. Поместите фильтровальный мешок в сетчатую корзину, расположенную внутри корпуса, так, чтобы кольцо фильтра находилось близко к внутренней стенке корпуса фильтра (для корпуса с уплотнением стенки корпуса) или внутренней стенке корзины (для корпуса с уплотнением стенки корзины).)
3. Установите прижимное кольцо рукавного фильтра вертикально над кольцом рукавного фильтра и нажмите на кольцо рукавного фильтра.
4. Поместите внутреннюю прижимную пластину верхней крышки на верхнее отверстие корпуса и равномерно надавите на уплотнительное кольцо.
5. Навинтите крышку корпуса рукавного фильтра на корпус по часовой стрелке.
6. Установите штуцер манометра и установите сам манометр.
7. Закройте сливной клапан, откройте впускной и выпускной клапаны и запустите насос.
| PPH | Размеры мешка | Количество мешков | Размер входного/выходного отверстия (фланец) |
|
Серия PPH PPH Single; Корпус рукавного фильтра |
S1 = Размер #1 (Φ7"x17") | 1 = 1 шт | N40 = DN40 |
| S2 = Размер №2 (Φ7"x32") | |||
| S4 = Размер №4 (Φ4"x15") | N50 = DN50 | ||
| S5 = Размер №5 (Φ6"x20") | N65 = DN65 | ||
| S6 = Размер №6 (Φ7"x22") | N80 = DN80 |
например:
PPH-S2-1-N65
Корпус рукавного фильтра PPH серии PPH - Размер №2: Ø7"× 32" - 1 шт. - DN65
