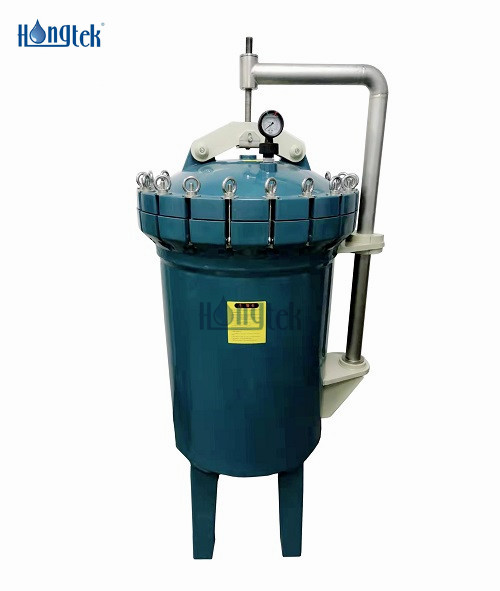

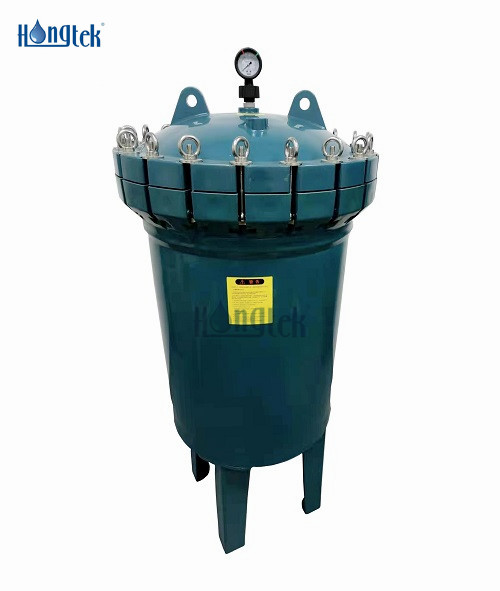

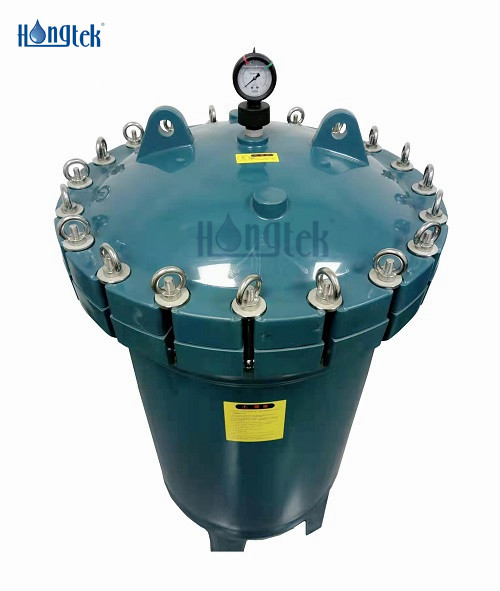

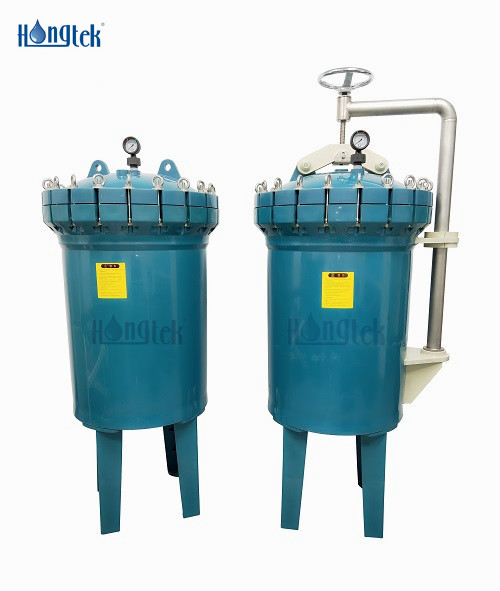

Пластиковый полипропиленовый корпус с несколькими мешками PPM серии PPH - это встроенный высококачественный пластиковый корпус фильтра, который представляет собой микрофильтрационную систему фильтрации, специально разработанную для некоторых промышленных систем фильтрации, таких как кислотно-щелочные жидкости и агрессивные жидкости, которые не могут быть использованы в корпусе фильтра из нержавеющей стали. Для корпуса фильтра с несколькими рукавными фильтрами PPH используется метод быстрого открывания, который удобен при монтаже и демонтаже, а также обеспечивает хорошую герметичность. Пластиковый корпус полипропиленового фильтра с несколькими мешками не имеет стыков и паяных соединений, не имеет тупиков, имеет гладкий внешний вид, не загрязняется и легко моется. Корпус полипропиленового фильтра с несколькими мешками PPH отличается широким спектром применения, высокой эффективностью фильтрации, большим расходом и длительным сроком службы, что помогает многим пользователям значительно экономить.
| Материал корпуса | PPH (Гомополимер полипропилена) |
| Направление корпуса | Вертикальный |
| Размер сумки | Размер #2: Φ7"x32"L(Φ180x810 мм) |
| Количество сумок | 2шт, 3шт, 4шт |
| Толщина корпуса | 22 мм |
| Степень фильтрации | 1 мкм - 800 мкм |
| Соединение | Нижнее отверстие |
| Тип впуска/выпуска | Фланцевый |
| Размер входного/выходного отверстия | DN100 |
| Тип уплотнения | Крышка поворотного болта с коромыслом/без него |
| Материал уплотнения | Viton |
● Высокая устойчивость к давлению, большой расход, высокая эффективность фильтрации и длительный срок службы
● Хорошая герметичность, все уплотнительные кольца изготовлены из фторкаучука, что повышает коррозионную стойкость
● Подходит для установки мультиформатов международного стандартного размера № 2 и фланца международного общего стандарта
● Максимальная рабочая температура корпуса фильтра с несколькими рукавными фильтрами PPH составляет 90°C, а максимальное рабочее давление - 1 МПа
● Корпус фильтра с несколькими рукавными фильтрами PPH подходит для соляной кислоты с концентрацией 36% и серной кислоты с концентрацией менее 90%
● Опреснение воды
● Производство печатных плат
● Нефтехимическая промышленность
● Электронная промышленность
● Промышленные сточные воды
● Гальваническая промышленность
● Фармацевтическая промышленность
● Полиграфическая и красильная промышленность
Рабочие характеристики корпуса фильтра с несколькими рукавными фильтрами PPH
| Максимальная температура | 90°C |
| Максимальное давление | 145 фунтов на квадратный дюйм (10 бар) |
| Направление потока жидкости | Вход и выход снизу |
| скорость потока | 2шт Размер № 2 (Φ7"x32"): 80 м3/ч |
| 3шт Размер №2 (Φ7"x32"): 120 м3/ч | |
| 4шт Размер #2 (Φ7"x32"): 160 м3/ч | |
| Площадь фильтрации | Размер каждого фильтровального мешка #2 (Φ7"x32"): 0,5㎡ |

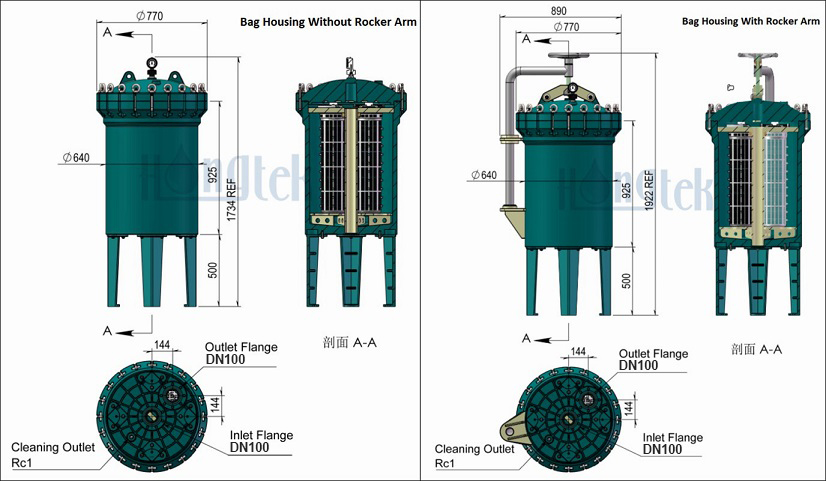

Чертеж пластикового корпуса полипропиленового фильтра PPH с несколькими рукавными фильтрами
Способ замены рукавных фильтров в корпусе полипропиленового фильтра PPH с несколькими рукавными фильтрами
1. Остановите насос, закройте впускной и выпускной клапаны и откройте сливной клапан, чтобы слить жидкость из корпуса рукавного фильтра.
2. Откройте верхнюю крышку корпуса фильтра, выньте внутреннюю прижимную пластину верхней крышки и прижимное кольцо рукавного фильтра.
3. Снимите рукавный фильтр и очистите все части корпуса рукавного фильтра.
4. Установите новый фильтровальный мешок на место и положите его во внутреннюю корзину так, чтобы кольцевая горловина фильтровального мешка находилась близко к внутренней стенке корпуса фильтра.
5. Установите прижимное кольцо корпуса рукавного фильтра вертикально над кольцом фильтровального мешка и нажмите на кольцо фильтровального мешка.
6. Поместите внутреннюю прижимную пластину верхней крышки на верхнюю часть рукавного фильтра и плотно прижмите уплотнительное кольцо.
7. Завинтите верхнюю крышку корпуса рукавного фильтра и установите манометр.
8. Закройте сливной клапан, откройте впускной и выпускной клапаны, запустите насос, и система фильтрации будет готова к работе.
| PPM | Размеры мешка | Количество мешков | Размер входного/выходного отверстия (фланец) | Коромысло |
|
Серия PPM PPH; Корпус фильтра с несколькими мешками |
S2 = Размер #2 (Φ7"x32") | 2 = 2 шт. | N100 = DN100 | W = С коромыслом |
| 3 = 3шт | ||||
| 4 = 4шт | T = Без коромысла |
например:
PPM-S2-3-N100-Вт
Корпус фильтра с несколькими рукавными фильтрами серии PPM PPH - Размер №2: Ø7"× 32" - 3 круглых - DN100 - С коромыслом
Если требуется больший расход, можно использовать параллельное подключение. Пожалуйста, свяжитесь с нами для получения подробной информации о специальном корпусе фильтра с несколькими рукавными фильтрами PPH.
