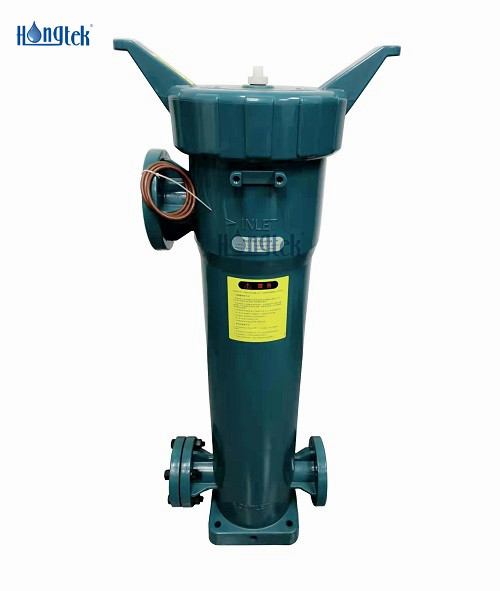

Пластиковый корпус полипропиленового фильтра серии PPF с несколькими картриджами PPH заменяет корпуса с несколькими картриджами из нержавеющей стали. Поскольку при фильтрации сильных кислот, щелочей и агрессивных жидкостей корпус фильтра из нержавеющей стали использовать нельзя, корпус фильтра из полипропиленового картриджа обладает превосходными эксплуатационными характеристиками. Корпус картриджа PPH multi изготовлен из цельного материала для литья под давлением, без швов, без тупиков, легко моется, обладает хорошей герметичностью, благодаря строгой герметичности фильтрат не пропускается и не протекает, подходит для установки фильтрующих элементов различной глубины, обладает хорошим фильтрующим эффектом и длительным сроком службы. Корпус мультикартриджного фильтра PPH - это высококачественная, высокоэффективная, экономичная и практичная система фильтрации превосходного качества.
| Материал корпуса | PPH (Гомополимер полипропилена) |
| Направление корпуса | Вертикальный |
| Тип глубинного фильтра (наружный диаметр: 2,5") | Полипропиленовый фильтр, выдуваемый из расплава |
| Картридж, намотанный на нитку | |
| Гофрированный картриджный фильтр | |
| Длина картриджа | 10", 20", 30", 40"; |
| Толщина корпуса | 16 мм, 22 мм |
| Степень фильтрации | 0,1мкм - 200 мкм |
| Соединение | Боковой порт, Нижний порт |
| Тип входа/выхода | Фланцевый |
| Размер входного/выходного отверстия | DN40, DN50, DN65, DN80 |
| Тип уплотнения | Тип завинчивающейся крышки, тип поворотного болта |
| Материал уплотнения | Viton |
● Универсальность: международный стандарт для входного и выходного фланцев
● Отсутствие протекания: гладкая внутренняя поверхность и хорошая герметизация, отсутствие остаточной жидкости в фильтре
● Устойчивость к высокому давлению: максимальное рабочее давление 10 бар, рабочая температура 90℃
● Хорошая герметичность: все уплотнительные кольца изготовлены из фторкаучука, что повышает устойчивость к коррозии
● Удобство в эксплуатации: быстрое открывание, простая установка и демонтаж, простая замена расходных материалов для фильтрующих элементов.
● Устойчивость к кислотам и щелочам: подходит для соляной кислоты с концентрацией 36% и серной кислоты с концентрацией менее 90%
● Бесшовный корпус: корпус и фланцы формуются под давлением за один раз, без швов, имеют гладкий внешний вид и не имеют мест утечки.
● Производство печатных плат
● Нанесение металлических покрытий
● Светодиодное оборудование
● Обработка микстур
● Химическая промышленность
● Чернила и покрытия
● Очистка сточных вод
● Фильтрация кислотно-щелочных растворов
Рабочие характеристики корпуса полипропиленового фильтра с несколькими картриджами серии PPH
| Максимальная температура | 90°C |
| Максимальное давление | 116 фунтов на квадратный дюйм (8 бар) |
| Направление потока жидкости | Боковой вход и боковой выход |
| Нижний вход и нижний выход |
Гофрированные фильтры Cartrdige 5шт 20" PP, Установленные в корпусе с несколькими картриджами PPH

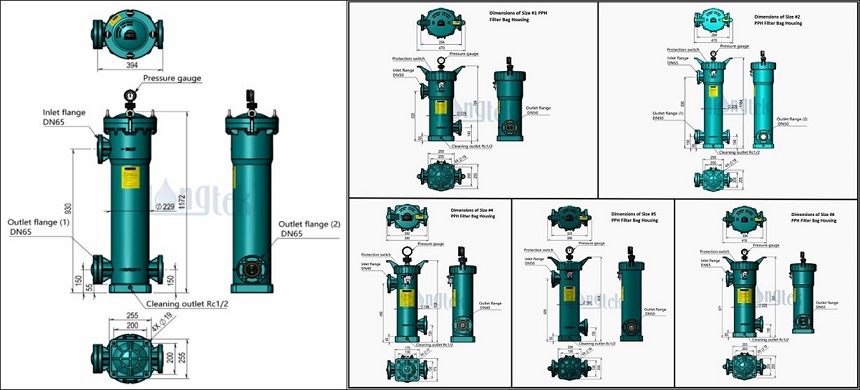

Чертеж пластикового корпуса полипропиленового фильтра с несколькими картриджами PPH
● Отсутствие боковых утечек, хорошая герметичность, простота установки, обслуживания и замены фильтрующих элементов.
● Высокая коррозионная стойкость, пригодная для использования в условиях воздействия сильных кислот, щелочей и высоких температур.
● В зависимости от потребностей пользователя, верхняя крышка корпуса фильтра PPH может иметь завинчивающуюся крышку или крышку с поворотным болтом.
● Нижнее и верхнее уплотнения корпуса фильтра могут быть изменены в соответствии с глубинными фильтрующими элементами диаметром 10, 20 и 30 дюймов.
● Корпус фильтра PPH модифицирован в соответствии с корпусом рукавного фильтра для адаптации к различным сценариям фильтрации, требующим использования глубинных фильтров.
● В зависимости от требуемого расхода и длины фильтрующих картриджей, рекомендуется использовать различные типы фильтрующих элементов и корпуса фильтров разной высоты для гибкого подбора.

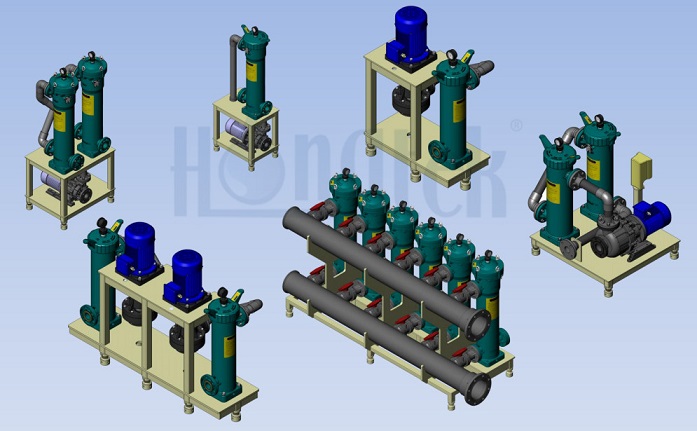

Руководство по установке корпуса фильтра с картриджем PPH

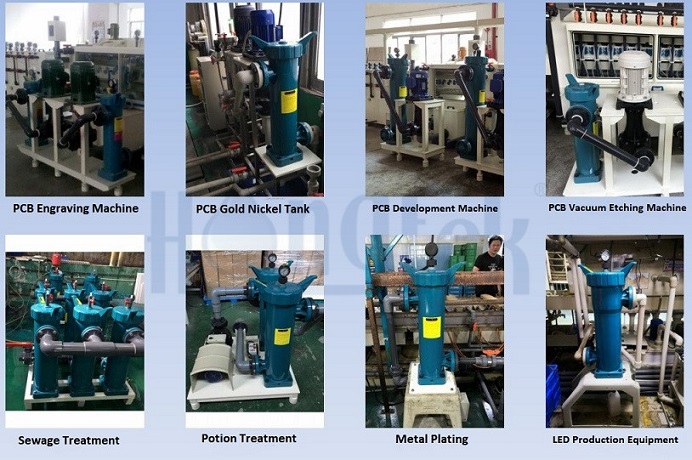

Применение пластикового многокартриджного полипропиленового корпуса фильтра PPH
| PPF | Тип картриджа | Длина картриджа | Количество картриджей | Тип уплотнения | Размер входного/выходного отверстия (фланец) |
|
Серия PPF Корпус мультикартриджного фильтра PPH |
M = Полипропиленовый фильтр, продуваемый расплавом | 10 = 10"; | 3 = 3 шт. | C = Тип завинчивающейся крышки | N40 = DN40 |
| 5 = 5шт | |||||
| 20 = 20"quot;; | 25 = 25шт | N50 = DN50 | |||
| W = Картридж, намотанный на бечевку | 30 = 30шт | ||||
| 30 = 30"; | 35 = 35шт | N65 = DN65 | |||
| 40 = 40шт | B = Тип поворотного болта | ||||
| E = Гофрированный картриджный фильтр | 40 = 40 "; | 45= 45шт | N80 = DN80 | ||
| 50= 50 шт. |
например:
PPF-M-30-5-C-N65
Корпус мультикартриджного фильтра серии PPF PPH - Полипропиленовый фильтр с выдувом расплава - 30" - 5шт - Поворотный болт -DN65
Существует множество типов корпусов мультикартриджных фильтров, пожалуйста, свяжитесь с нашим отделом продаж для уточнения конкретных потребностей.
