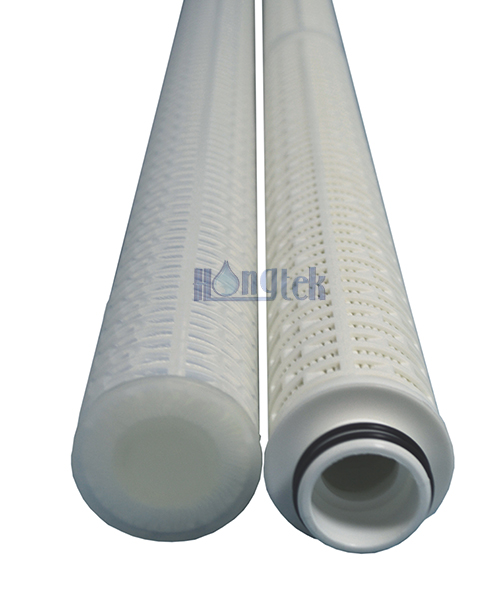

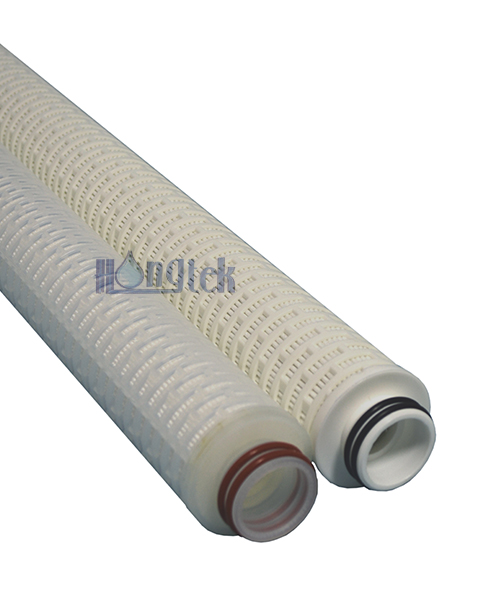

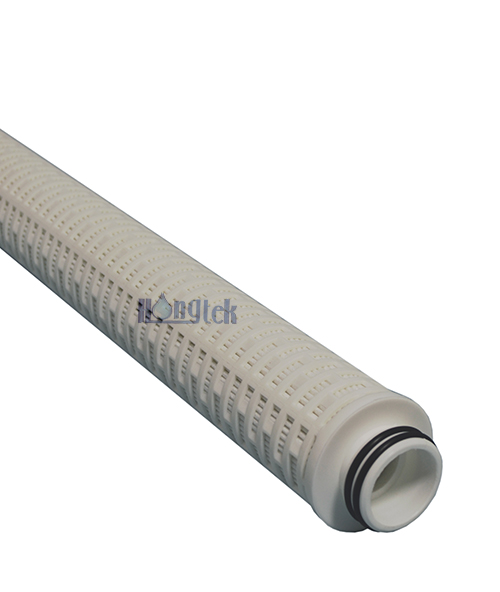

Гофрированные фильтрующие картриджи серии OPF для нефтяных месторождений изготавливаются из гофрированного материала из полипропилена, полиэстера или боросиликатного стекловолокна. Гофрированная конструкция увеличивает площадь фильтрации, обеспечивая превосходные характеристики потока при очень низком перепаде давления по сравнению с глубинными фильтрами микрон-класса. Нефтепромысловые гофрированные фильтры обладают высокой грязеудерживающей способностью и длительным сроком службы при стабильной эффективности фильтрации, поэтому они широко используются в важных отраслях промышленности: на нефтяных месторождениях, для очистки оборотной воды на электростанциях, в нефтяной промышленности, при производстве растворителей, отдельных кислот и щелочей, в химической промышленности и т.д.
| Фильтрующий материал | Полипропилен, ПЭТ или боросиликатное стекловолокно |
| Длина | 10","20", "30", "40"; |
| Наружный диаметр | 2,75"(70 мм) |
| Степень фильтрации | 1 мкм, 2 мкм, 5 мкм, 10 мкм, 20 мкм, 50 мкм |
| Центральная часть | Полипропилен, АБС-пластик |
| Материал торцевой крышки | Полипропилен, ABS |
| Материал уплотнения | Силикон, EPDM, NBR, Viton |
| Наружный каркас | Полипропилен, ABS |
| Взаимозачет | домашнее животное |
| Типы торцевых заглушек | DOE, 222/Плоская, 222/Ребристая, 226/Плоская, 226/Ребристая |
● Высокая грязеудерживающая способность, высокий расход и низкий перепад давления
● Фильтрующие картриджи для нефтепромыслов имеют длительный срок службы при низкой стоимости
● Доступны различные фильтрующие материалы с широкой химической совместимостью
● Гофрированный дизайн и большая площадь фильтрации обеспечивают хороший эффект фильтрации
● Конструкция выполнена с использованием передовой технологии термической сварки для герметизации всех компонентов
| Нефтяная промышленность | Нефтеперерабатывающая промышленность | Обработка металлов; |
| Предварительная фильтрация | Жидкости для переработки | Сточные воды |
| Фармацевтическая промышленность | Энергетическая установка для очистки оборотной воды | Растворители, Отдельные Кислоты Щелочи, Химическая Промышленность |
Эксплуатационные характеристики гофрированных фильтрующих картриджей для нефтепромыслов
| Максимальная рабочая температура 80°С (176°С) | |
| Максимальный перепад давления | 4,8 бар при 20℃ (70 фунтов на квадратный дюйм при 68℉) |
| 3,4 бар при температуре 50℃ (50 фунтов на квадратный дюйм при 122°c) | |
| Рекомендуемое изменение перепада давления | 2,4 бар (35 фунтов на квадратный дюйм) |
| Максимальный Рекомендуемый расход | 6 м3/час на картридж 40 (26 об/мин) |

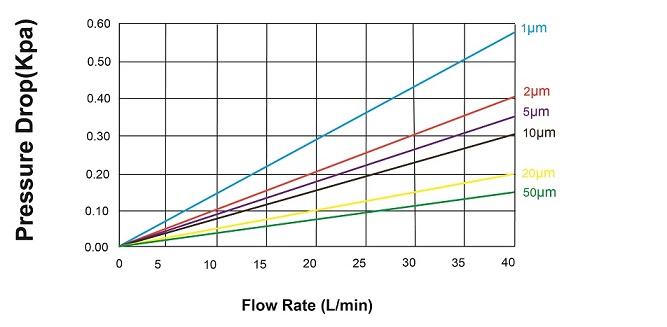

Зависимость перепада давления от расхода для гофрированного картриджа 40"Oilfield"
| ОПФ | Материал | Длина | Номинал в микронах | Торцевая крышка | Прокладка/уплотнительное кольцо | Внешний |
|
Серия OPF Плиссированные фильтрующие картриджи для нефтяных месторождений |
PP = полипропилен | 10 = 10" | 1 = 1 мкм | A = 222/Плоский | S = Силикон | N = Сетка |
| 20 = 20" | 2=2 мкм | B=222/Fin | E=EPDM | |||
| ПЭТ=полиэстер | 30=30"; | 5=5 мкм | F=226/Плоский | R=NBR | ||
| 10=10 мкм | H=226/Ребро | C=Каркас | ||||
| GF=Боросиликатное стекловолокно | 40=40"; | 20=20 мкм | DOE= Двойной открытый конец | V=Витон | ||
| 50=50 мкм |
например:
OPF-GF-40-5-A-E-C
Гофрированные фильтрующие картриджи для нефтяных месторождений серии OPF - Боросиликатное стекловолокно - 40" -5 мкм - 222/Плоские - EPDM - Каркас
