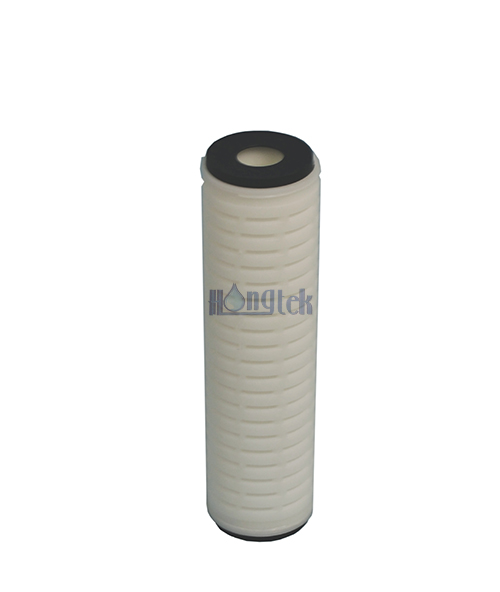

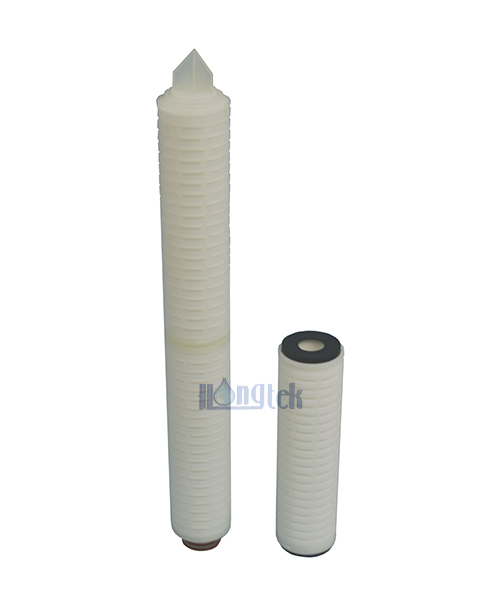

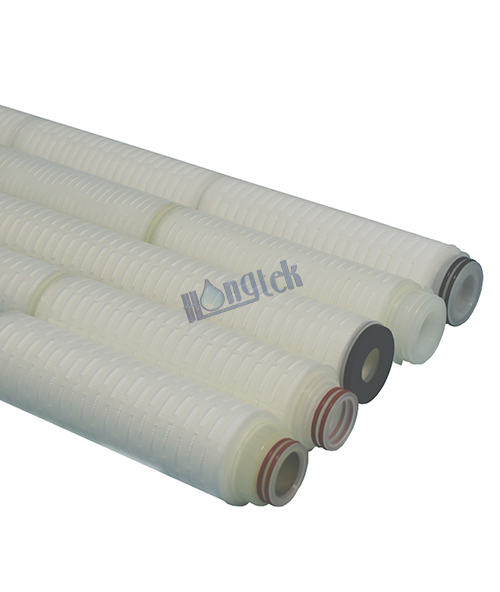

Номинальные полипропиленовые гофрированные картриджные фильтры серии PCF изготовлены из полипропиленового волокна. Полипропиленовые гофрированные картриджные фильтры обеспечивают превосходную эффективность фильтрации и химическую совместимость в широком спектре процессов фильтрации жидкостей.
В конструкции обычных полипропиленовых гофрированных фильтрующих картриджей используется технология термической сварки для герметизации всех компонентов, поэтому не происходит боковых утечек, что обеспечивает 100%-ную целостность полипропиленового гофрированного картриджа. Полипропиленовые гофрированные фильтрующие картриджи имеют большую площадь поверхности, что обеспечивает большую пропускную способность системы и более высокую грязеудерживающую способность, чем глубинные фильтры. Полипропиленовые гофрированные картриджи широко используются в области предварительной фильтрации, требующей высокой чистоты.
| Фильтрующий материал | Полипропилен |
| Длина | 5","9,75","9,8", "10","20","30","40"; |
| Наружный диаметр | 2,75"(70 мм) |
| Степень фильтрации | 0,1мкм, 0,22мкм, 0,45мкм, 0,65мкм, 0,8мкм, 1 мкм, 2 мкм, 3 мкм, 5 мкм, 10 мкм, 20 мкм, 30 мкм,&40 мкм, 50 мкм, 60 мкм |
| Ядро | Полипропилен |
| Опора/дренаж | Полипропилен |
| Прокладка/уплотнительное кольцо | Силикон, EPDM, Viton, NBR, Тефлон инкапсулированный Viton |
| Торцевая крышка/каркас | Полипропилен |
| Тип торцевой крышки | ДОУ, 222/Плоский, 222/Плавник, 226/Плоский, 226/Плавник, 215/Плоский, 215/Плавник |
● Полипропиленовые гофрированные картриджи изготовлены из материалов, отвечающих строгим требованиям стандарта FDA
● Полипропиленовые гофрированные картриджи отличаются низким перепадом давления, высокой концентрацией примесей и длительным сроком службы
● Полипропиленовые гофрированные картриджные фильтры производятся в чистых помещениях, обеспечивая высокую степень очистки окружающей среды
● Многослойная структура, высокая эффективность фильтрации и стабильная производительность в широком диапазоне применений
● Компоненты полипропиленовых гофрированных фильтров собираются в полностью герметичном состоянии с помощью термического соединения, без связующих веществ
| Косметика | Травители | Нефтяная промышленность |
| Химикаты | Продукты питания и напитки | Фильтрация лекарств |
| Полупроводник | Предварительная фильтрация для RO/DI | Красок и покрытий |
Рабочие характеристики номинальных полипропиленовых гофрированных картриджных фильтров серии PCF
| Максимальная рабочая температура | 80℃(176℉) |
| Максимальный перепад давления | 4,8 бар при 20℃ (70 фунтов на квадратный дюйм при 68℉) |
| 3,4 бар при 50℃ (50 фунтов на квадратный дюйм при 122℉) | |
| 1,4 бар при 80℃ (20 фунтов на квадратный дюйм при 176℉) | |
| Максимальное обратное давление | 40 фунтов на квадратный дюйм при 70°F (2,8 бар при 21°C) |
| Рекомендуемое изменение перепада давления | 2,4 бар (35 фунтов на квадратный дюйм) |
| Температура и время стерилизации | 121 °C (250F) в течение 30 минут при давлении 1,0 бар (14 фунтов на квадратный дюйм) |

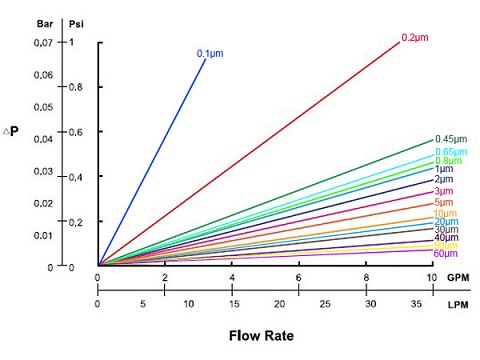

Скорость снижения давления для 10-ти полипропиленовых гофрированных картриджных фильтров
| 3D-чертеж фильтров с плиссированным полипропиленовым картриджем | ||||||||||
 |
● Технология термической сварки гарантирует, что фильтрующие картриджи с плиссированным полипропиленом не будут протекать сбоку ● Многослойное гофрирование, низкий перепад давления, высокая устойчивость к загрязнениям и длительный срок службы ● Проверена на 100% герметичность, внутренняя сердцевина и наружный кожух усиливают способность выдерживать высокое давление потока ● Большая площадь поверхности обеспечивает высокую скорость потока и более высокую грязеудерживающую способность по сравнению с обычными глубинными фильтрами |
|||||||||
| Пример установки для полипропиленовых гофрированных картриджных фильтров | ||||||||||
 |
● Изготавливаются непрерывной длиной до 40 дюймов с различными характеристиками фильтрации ● Широкий диапазон химической совместимости, применяемый в областях предварительной фильтрации с высоким расходом ● Могут быть изготовлены специальные полипропиленовые гофрированные картриджные фильтры, такие как специальная длина и внутренняя сердцевина S.S. ● Различные торцевые крышки, подходящие для стандартных корпусов фильтров, просты в установке и помогают сэкономить время и рабочую силу |
|||||||||

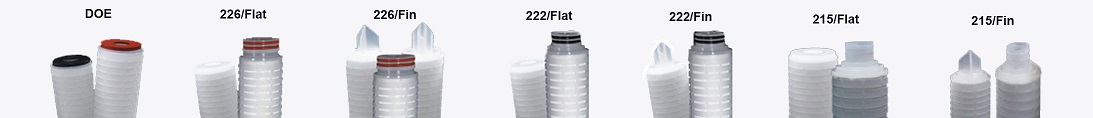

Торцевые крышки полипропиленовых гофрированных картриджных фильтров
| ПКФ | Длина | Номинал в микронах | Торцевая крышка | Прокладка/уплотнительное кольцо | Сумматоры |
| Серия PCF Номинальные полипропиленовые гофрированные картриджные фильтры |
5 = 5"; | 0,1 = 0,1 мкм | A = Двойной открытый конец (DOE) | S = Силикон | K = Более толстая полипропиленовая клетка |
| 0,22 = 0,22мкм | |||||
| 9,75 = 9,75"; | 0,45 = 0,45мкм | B = 222/плоская (SOE) | |||
| 0,65 = 0,65мкм | E = EPDM | ||||
| 9,8 = 9,8"; | 0,8 = 0,8мкм | C = 222/Fin (SOE) | |||
| 1 = 1 мкм | I = Торцевая крышка из нержавеющей стали | ||||
| 10 = 10"; | 2 = 2 мкм | D = 226/Плоский (SOE) | N = NBR | ||
| 3 = 3 мкм | |||||
| 20 = 20"quot;; | 5 = 5 мкм | F = 226/Ребристый (SOE) | |||
| 10 = 10 мкм | V = Viton | ||||
| 30 = 30"; | 20 = 20 мкм | G = 215/плоский (SOE) | S = Сердечник из нержавеющей стали | ||
| 30 = 30 мкм | |||||
| 40 =40"; | 40 = 40 мкм | H = 215/Ребро (SOE) | T = Витон в тефлоновой оболочке | ||
| 50 = 50 мкм | |||||
| 60 = 60 мкм |
например:
PCF-10-1-B-S
Номинальные полипропиленовые гофрированные картриджные фильтры серии PCF - 10" - 1 мкм - 222/Плоские (SOE) - Силиконовое уплотнительное кольцо
