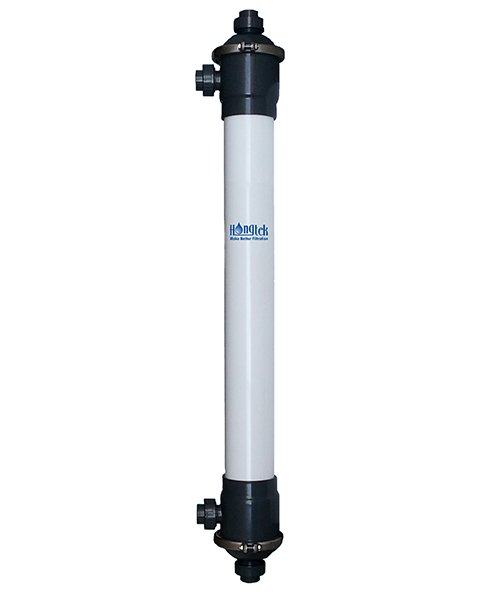

Мембранный модуль для ультрафильтрации из полого волокна PVDF Hongtek UFM160 серии 6 изготовлен из высококачественной модифицированной ультрафильтрационной мембраны из полого волокна PVDF, которая обладает более высокой химической стабильностью, стойкостью к окислению, кислоте и щелочи, а также длительным сроком службы. После специальной гидрофильной обработки ультрафильтрационная мембрана PVDF обладает постоянными гидрофильными свойствами, которые могут обеспечить высокий поток воды даже при более низком трансмембранном давлении. Ультрафильтрационная мембрана из полого волокна PVDF с равномерным распределением пустот может эффективно преодолевать засорение частицами и обеспечивать стабильное качество получаемой воды. УФ-мембрана PVDF обладает высокой прочностью на разрыв и способностью к удлинению, что позволяет эффективно снизить вероятность разрыва пленочных нитей.
| Модуль | UFM160 |

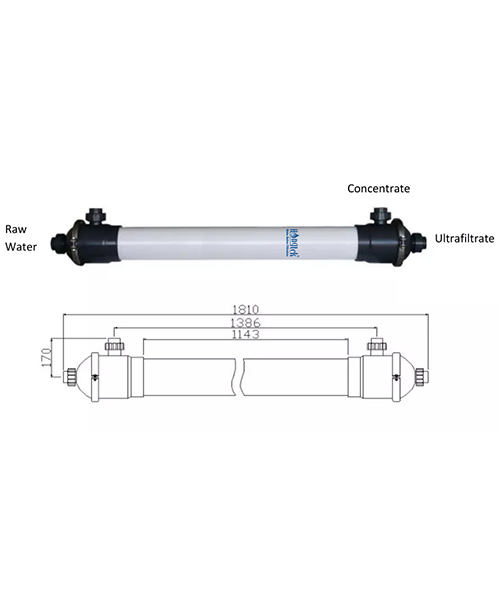

| Размер элемента | Ø160×1810 мм |
| Материал мембраны | PVDF |
| Активная площадь мембраны | 40 м2 |
| Диаметр полого волокна | 0,8 мм/1,3 мм |
| MWCO | 200000 Дальтон |
| Степень фильтрации | 0,1 микрона |
| Материал торцевого уплотнения | Эпоксидные смолы |
| Материал корпуса | ПВХ-пластикат |
| Впускной патрубок | Труба ПВХ диаметром 40 мм на наружный диаметр |
| Патрубок для отвода рабочей воды | Труба ПВХ диаметром 40 мм на наружный диаметр |
| Труба для отвода концентрированной воды | Труба ПВХ DN40 OD 40 мм |
● УФ-полое волокно PVDF обладает антиоксидантными свойствами, устойчиво к пятнам и легко моется
● УФ-полое волокно PVDF обладает большим мембранным потоком, стабильным выходом воды и длительным сроком службы
● УФ-мембрану PVDF можно очищать воздухом и водой, что обеспечивает высокую скорость восстановления мембранного потока
● Небольшие габариты, простота замены, работа при низком напряжении, экономия электроэнергии и затрат на рабочую силу
● Качество получаемой воды хорошее, коэффициент извлечения воды высокий, что эффективно экономит водные ресурсы
● Очистка поверхностных вод
● Предварительная очистка системы RO
● Линия по производству минеральной воды
● Очистка питьевой воды из-под крана
● Повторное использование промышленных сточных вод для глубокой очистки
● Очистка воды в жилых и коммерческих помещениях
● Усовершенствованная очистка и рециркуляция городских сточных вод
| Мембранный режим подачи воды | Снаружи внутрь |
| Режим | работы: Фильтрация с перекрестным потоком или тупиковая фильтрация |
| Поток чистой воды | 8000л/ч (0,15МПа, 25℃) |
| Расчетный расход воды | 40-120 л/м2 в час (0,15 МПа, 25℃) |
| Максимальное рабочее давление | 0,2Мпа |
| Максимальное трансмембранное давление | 0,15МПа |
| Диапазон рабочих температур | 5-45℃ |
| Мутность приточной воды | |
| Мутность пластовой воды | |
| Содержание в пластовой воде | ≤1 мг/л |
| SDI пластовой воды | ≤3 |
| Рабочий диапазон PH | Обработка: 4-10; промывка: 2-12 |
| Скорость удаления бактерий | и вирусов >4 часа |
| Объем промывки воздухом | 0,1-0,15Н м3/м2/час |
| Давление промывки воздухом | ≤0,1МПа |

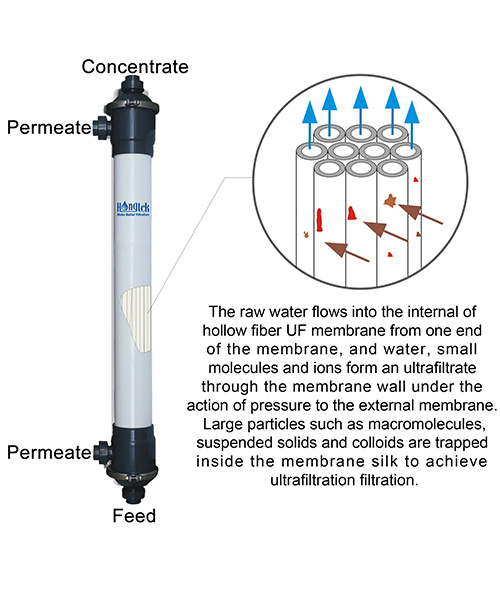

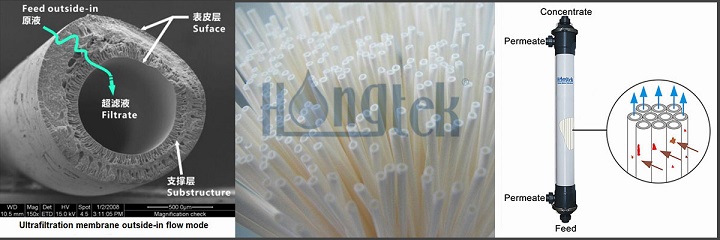

Принцип работы ультрафильтрационной мембраны PVDF
● Режим подачи воды через мембрану PVDF UF - снаружи внутрь
● Распределение пор волокон ультрафильтрационной мембраны PVDF по размерам равномерно, а площадь фильтрации увеличена
● Ультрафильтрация PVDF обладает высокой способностью к образованию пятен, устойчивостью к кислотам и щелочам и длительным сроком службы
● Коэффициент фильтрации УФ-мембраны PVDF составляет 0,1 микрона, частицы задерживаются стенками мембраны
● Вода, мелкие молекулы и ионы проходят через стенки мембраны под давлением, образуя ультрафильтрат
● Режим потока UF из полого волокна PVDF от наружного к внутреннему обеспечивает стабильность и хорошее качество добываемой воды
Проектный пример 6"Мембранного модуля ультрафильтрации PVDF"

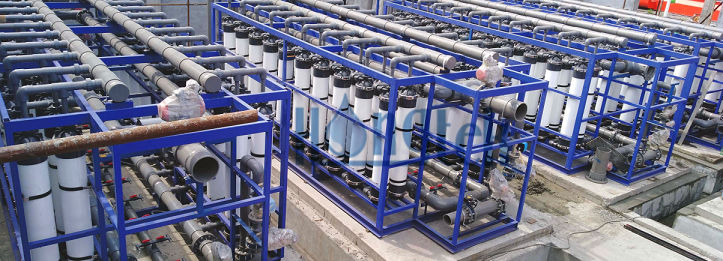

Оборудование для ультрафильтрации PVDF на электростанциях производительностью 18000 м3/сут
Процесс: Поверхностная вода - Встроенный водоочиститель - Фильтр автоматической очистки - УФ-мембрана PVDF - мембрана RO - Подача воды
Параметры оборудования: Мембранный модуль UFM160 серии 6"PVDF UF", 40 шт./группа, 4 группы, всего 160 шт., расчетный рабочий поток 65 л/м2.ч
, требования к питательной воде
*Перед подачей воды рекомендуется убедиться, что после защитного фильтра частицы сырой воды не должны превышать 50 микрон.
| Помутнение | ≤25 NTU |
| Масло и консистентная смазка | ≤2 мг/л |
| Твердые взвешенные вещества (SS) | ≤20 мг/л |
| Общее содержание железа | ≤1 мг/л |
| Постоянный остаточный хлор | ≤5 частей на миллион |
| Химическая потребность в кислороде (ХПК) | Рекомендуемая концентрация ≤500 мг/л |
*Материал УФ-мембраны - полимерный органический пластик, в исходной воде не должно быть органических растворителей.
Параметры обратной промывки
| Максимальное давление обратной промывки | 0,2МПа |
| Расход обратной промывки | 100-150 л/м2.ч |
| Частота обратной промывки | Каждые 30-60 минут |
| Продолжительность обратной промывки | 30-60 секунд |
| Частота повторной промывки | 0-4 раза в день |
| Продолжительность повторной промывки | 5-10 минут |
| Частота безразборной мойки | Каждые 1-3 месяца |
| Стерилизация | 15 частей на миллион гипохлорита натрия |
| Очистка от органических загрязнений | 0,2% гипохлорита натрия + 0,1% гидроксида натрия |
| Очистка от неорганических загрязнений; | 1-2% лимонной кислоты/0,2% соляной кислоты |
