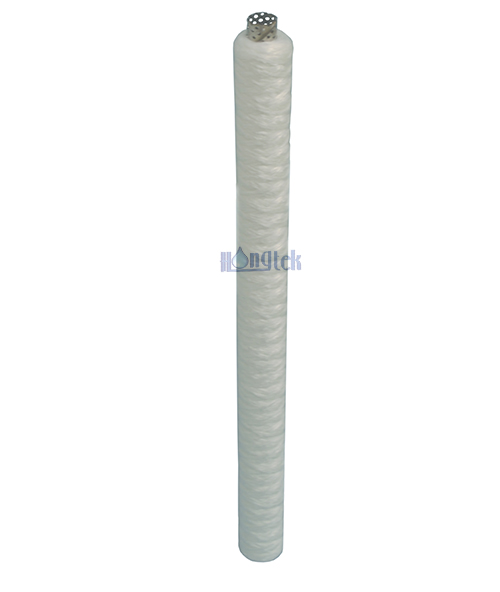

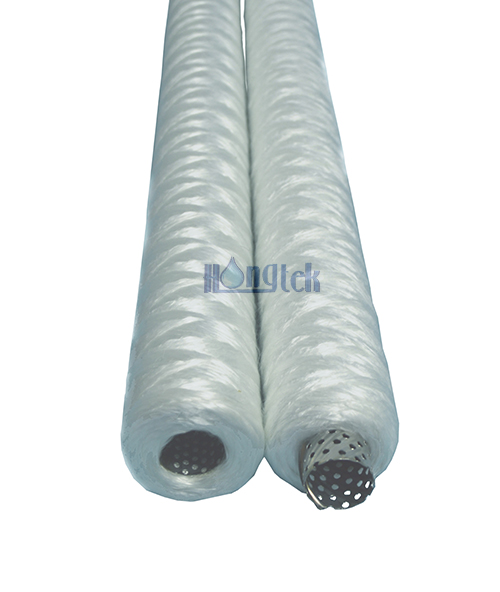

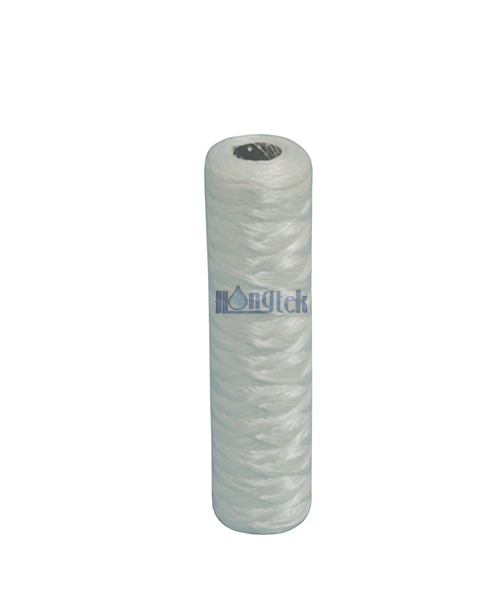

Фильтрующие картриджи из стекловолокна серии GSW со струнной намоткой - это классические картриджи с глубокой намоткой, которые широко используются в важнейших отраслях промышленности. Важной особенностью намотанных фильтров из стекловолокна является хорошая химическая совместимость, устойчивость к кислотам, щелочам и высоким температурам, максимальная температура до 400°C (750°F) обеспечивает наилучшую стабильность процесса фильтрации. Кстати, плотная внутренняя и рыхлая внешняя структура спирально намотанного стекловолокна обеспечивает выдающуюся эффективность фильтрации, высокую скорость потока и длительный срок службы.
| Фильтрующий материал | Стекловолокно |
| Длина | 5", 9.75", 9.8", 10", 20", 30", 40", 50" (В соответствии с требованиями клиентов) |
| Внутренний диаметр | 28 мм, 30 мм (можно настроить специальный идентификатор) |
| Внешний диаметр | 2.4"(61mm), 2.5"(63mm), 2.55"(65mm) Special OD is accepted |
| Рейтинг фильтрации | 1 мкм, 5 мкм, 10 мкм, 20 мкм, 30 мкм, 50 мкм, 75 мкм, 100 мкм |
| Ядро | SUS304,SUS316 |
| Прокладка/уплотнительное кольцо | Силикон, EPDM, Viton, Buna |
| Торцевая крышка | ДОУ, 222/Плоское(госпредприятие), 222/Плавное(ГОСПРЕДПРИЯТИЕ), 226/Плоское(госпредприятие), 226/Плавное(ГОСПРЕДПРИЯТИЕ) |
● Стандартная степень фильтрации эффективно удаляет загрязнения
● высокая эффективность фильтрации, высокая скорость потока и длительный срок службы
● Широкая химическая совместимость с маслами, водой, кислотами и щелочами и т.д.
● Способность выдерживать высокие температуры удовлетворяет требованиям критических областей применения
● Фильтры, намотанные на нити из стекловолокна, имеют стабильную конструкцию и не допускают выпадения волокон
● Доступны двойные торцевые заглушки с открытым концом (DOE) и различные виды торцевых заглушек для установки в различные корпуса
| Химикаты | Органические растворители | Производство печатных плат; |
| Растворы для нанесения покрытий | Предварительная фильтрация RO | Разделение масла и воды |
| Нефтехимические процессы | Электроника и полупроводники | Энергетическая установка для очистки воды |
Эксплуатационные характеристики фильтрующих картриджей, намотанных на нитку из стекловолокна
| Максимальная рабочая температура | Стекловолокно с сердечником из SUS: 400℃; |
| Максимальный перепад давления | 2,7 бар при 27℃ (50 фунтов на квадратный дюйм при 80℉) |
| 1,4 бар при 60°C (20 фунтов на квадратный дюйм при 140°c) | |
| 0,7 бар при 82°C (10 фунтов на квадратный дюйм при 180°c) | |
| Рекомендуем Уменьшить Перепад давления | на 1 бар(14 фунтов на квадратный дюйм) |

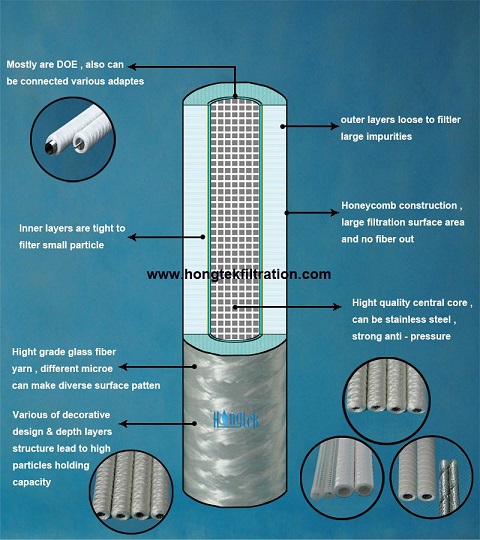

| Конструкция фильтрующих картриджей из стекловолокна с намоткой нитей | ||
 |
● На рисунке показано поперечное сечение картриджей из стекловолокна ● Высокая грязеудерживающая способность, высокая скорость потока и длительный срок службы ● Ячеистая конструкция без использования клеев и без выпадения мелких волокон ● От внешних слоев к внутренним стекловолоконная намотанная нить может быть как свободной, так и плотной ● Многослойная структура и схема фильтрации по глубине обеспечивают высокую эффективность фильтрации ● Высококачественные стекловолоконные намотанные фильтры совместимы с широким спектром технологических жидкостей |
|

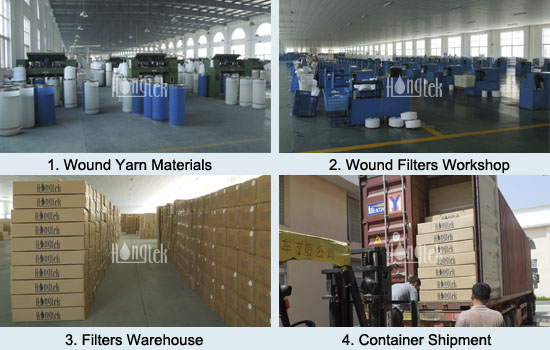

Производство фильтрующих картриджей из стекловолоконной нити
● Материалы для намотки нити: Все намотанные нити из стекловолокна изготавливаются из высококачественных материалов, одобренных FDA
● Мастерская по производству намотанных фильтров: Одна из крупнейших мастерских по производству намотанных картриджей из стекловолокна в Китае, высокая производительность и быстрое время изготовления
● Склад намотанных картриджей: Научное хранение и склад стекловолоконных фильтров с намоткой нитей обеспечивает высокую эффективность доставки
● Контейнерная отгрузка: Картриджи с намотанными стекловолоконными фильтрами удобно загружать в контейнеры, что обеспечивает безопасность и своевременную транспортировку для отправки
| ОГО | Идентификатор | od | Рейтинг в микронах | Длина | Материал сердцевины | Торцевая крышка | Прокладка/уплотнительное кольцо |
|
Серия GSW; Стекловолокно; Картриджи для фильтров, намотанные на нитку |
A=28 мм | C=61 мм | 1=1 мкм | 5=5"; | S4=SUS 304 | D=DOE | S= Силикон |
| 5=5 мкм | 9,75 = 9,75"; | ||||||
| М = 63 мм | 10 = 10 мкм | 9,8 = 9,8" | T=222/плоский (SOE) | E=EPDM | |||
| 20=20 мкм | 10=10"; | ||||||
| B=30 мм | 30=30 мкм | 20=20"; | S6=SUS 316 | O = 222/Ребро (SOE) | V = Витон | ||
| F = 65 мм | 50 = 50 мкм | 30 = 30"; | |||||
| 75 = 75 мкм | 40 = 40" | P = 226/Плоский(SOE) | U = | ||||
| Толщина 100 = 100 мкм | 50 = 50" | L = 226/Fin(ГП) |
например:
GSW-A-F-1-10-S6-D
Фильтрующие картриджи из стекловолокна серии GSW с намоткой нитей - 28 мм - 65 мм - 1 мкм - 10" - SUS 316 - Двойной открытый конец (DOE)
Специальные фильтрующие картриджи с намотанной струной из стекловолокна могут быть настроены по индивидуальному заказу, например, по специальному идентификатору, внешнему виду, длине и торцевым крышкам и т.д.
