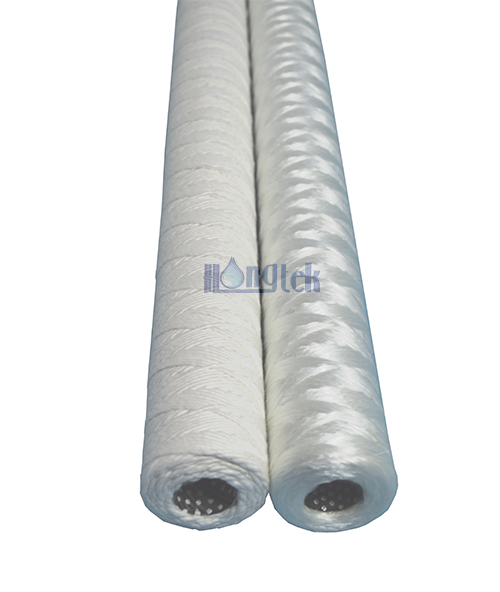

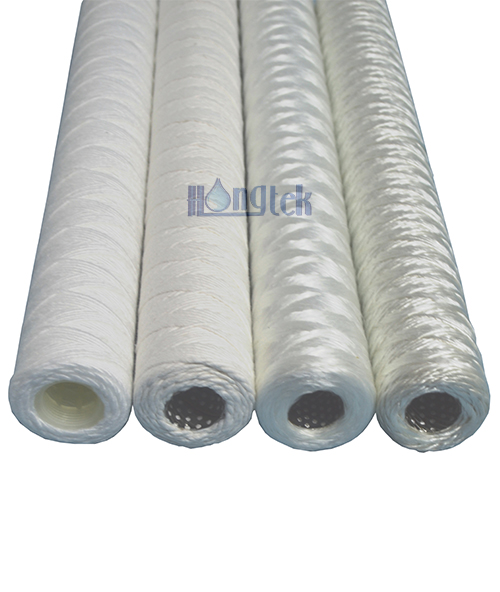

Картриджные фильтры серии ESW со струнной намоткой - это фильтры с глубокой намоткой, разработанные китайской компанией Hongtek и изготовленные из непрерывной нити с прочным полипропиленом и спиральными сердечниками из нержавеющей стали. Картриджные фильтры с намоткой длиной 60 и 70 дюймов специально разработаны для систем подачи воды в котлах электростанций. Сверхдлинное волокно намотанных картриджей электростанций обеспечивает большую площадь фильтрации. Фильтры для очистки конденсата обладают высокой химической совместимостью с маслом, водой, кислотами и щелочами, высокими скоростями потока, низким перепадом давления и длительным сроком службы, поэтому они отвечают все более жестким требованиям, предъявляемым к питательной воде для котлов.
| Фильтрующий материал | Полипропилен, отбеленный хлопок, стекловолокно (нитевидное или скручивающееся) |
| Длина | 60"(1524 мм), "70" (1778 мм) В соответствии с требованиями заказчика |
| Внутренний диаметр | 28 мм, 30 мм (можно настроить специальный идентификатор) |
| Внешний диаметр | 2,4"(61 мм), 2,5"(63 мм) Допускается Специальный диаметр |
| Степень фильтрации | 1 мкм, 5 мкм, 10 мкм, 20 мкм, 30 мкм, 50 мкм, 75 мкм, 100 мкм |
| Ядро | Полипропилен, SUS304, SUS316 |
| Прокладка/уплотнительное кольцо | Силикон, EPDM, Viton, Buna |
| Торцевая крышка | DOE, Extended Core, Extended Thread Adapter 1 3/16"(1.19") 24 threads/inch , Переходник с удлиненной резьбой 1/4 20 резьб/дюйм |
● Картриджи с намоткой для электростанции обладают высокой скоростью потока и длительным сроком службы
● Картриджи с намоткой для электростанции обладают высоким сопротивлением давлению и не деформируются
● картриджи с намоткой для электростанции 60" и 70" имеют большую площадь для применения с высоким расходом
● Переходник с резьбой DOE или удлиненной резьбой из нержавеющей стали, который легко устанавливается в существующие корпуса
● Фильтры с намоткой конденсата обладают широкой химической совместимостью с маслами, водой, кислотами и щелочами
● Фильтрация конденсата
● Охлаждающая и котловая вода
● Фильтрация воды для производства электроэнергии
● Предварительная фильтрация RO и опреснение морской воды
Эксплуатационные характеристики намотанных картриджей для электростанции
| Максимальная рабочая температура | Полипропилен: 60℃ (140℉) |
| Отбеленный хлопок с СУСАЛЬНОЙ сердцевиной: 150℃ (300℉) | |
| Стекловолокно с сердцевиной из SUS: 400℃ (750℉) | |
| Максимальный перепад давления | 2,7 бар при 27℃ (50 фунтов на квадратный дюйм при 80℉) |
| 1,4 бар при 60°C (20 фунтов на квадратный дюйм при 140°c) | |
| 0,7 бар при температуре 82°C (10 фунтов на квадратный дюйм при 180°C) | |
| Рекомендуем уменьшить перепад давления | 2,0 бар (29 фунтов на квадратный дюйм) |
| Конструкция кассет для намотки нитей на электростанции | ||
 |

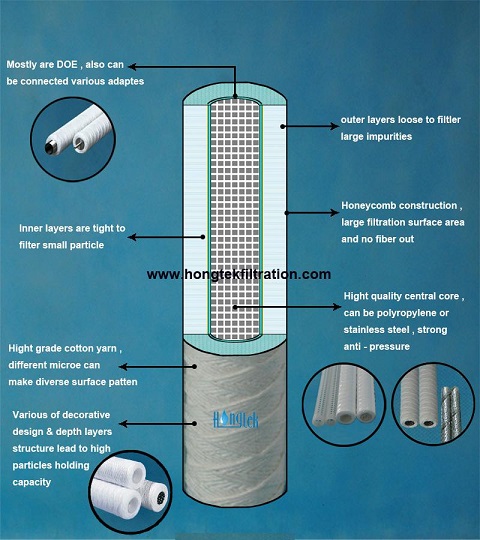

● На рисунке показано поперечное сечение кассет для намотки нитей ● Высокая грязеудерживающая способность, высокая скорость потока и длительный срок службы ● Ячеистая конструкция без использования клеев и без выпадения мелких волокон ● Фильтры для намотки конденсата могут быть как свободными, так и плотными от внешних до внутренних слоев ● Многослойная структура и схема фильтрации по глубине обеспечивают высокую эффективность фильтрации ● Высококачественные картриджи для намотки конденсата совместимы с широким спектром технологических жидкостей |
|

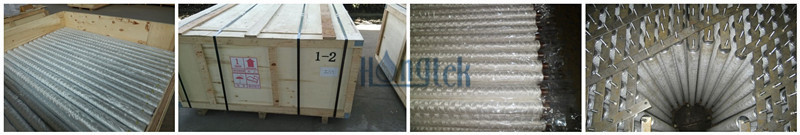

Производство, упаковка и установка Картриджные фильтры с намоткой струн
Производство: Высококачественные материалы из полипропилена, хлопка и стекловолокна, одобренные FDA, и совершенная система управления качеством обеспечивают высокую производительность
Упаковка: Если 60 " или 70" - это очень длинные и тяжелые изделия, также добавьте несколько торцевых заглушек, используйте деревянную упаковку без фумигации для обеспечения безопасности при транспортировке
Установка: картриджи с намоткой на 60 или 70 нитей легко монтируются в корпус и требуют низких затрат на техническое обслуживание, что позволяет значительно сэкономить трудозатраты и время
| ESW | Фильтрующий материал | Длина | Внешний вид | Номинал в микронах | Материал сердцевины | Торцевая крышка | |
|
Серия ESW; Фильтры для картриджей с нитью и намоткой |
PP = Полипропилен | 60 = 60 (1524 мм) | A = 28 мм | C = 61 мм | 1 = 1 мкм | P = PP | D= Двойной открытый конец (DOE) |
| 5 = 5 мкм | |||||||
| 10 = 10 мкм | EX = Удлиненная сердцевина | ||||||
| BC = Отбеленный хлопок | 20=20 мкм | S4=SUS 304 | |||||
| 70 = 70 (1778 мм) | B = 30 мм | M = 63 мм | 30 = 30 мкм | T24 = Удлиненная резьба Переходник 1 3/16"(1,19") 24 резьбы на дюйм |
|||
| GF= Нитевидность стекловолокна ; | 50 = 50 мкм | ||||||
| 75 = 75 мкм | S6=SUS 316 | T20 = Удлиненная резьба Переходник 1/4"; 20 резьб/дюйм |
|||||
| TF=Скрученное стекловолокно | 100=100 мкм |
например:
ESW-GF-60-B-M-5-S4-D
Струйные картриджные фильтры серии ESW - Стекловолокно с намоткой нити - 60 мм (1524 мм) - 30 мм - 63 мм - 5 мкм -SUS 304 - Двойной открытый конец (DOE)
Специальные технические характеристики Струнных картриджных фильтров для фильтрации конденсата на электростанциях могут быть изменены по индивидуальному заказу, например, по специальному идентификатору, внешнему виду, длине и торцевым крышкам и т.д.
